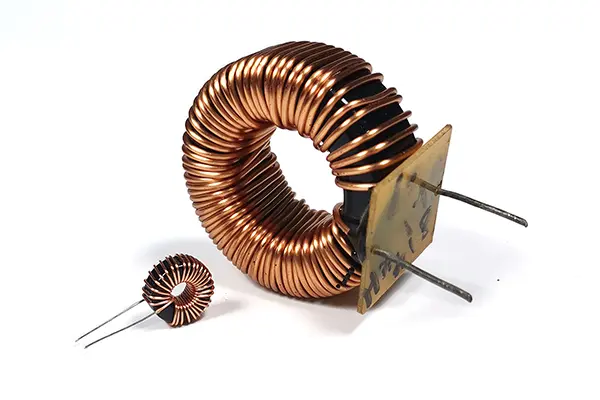

Bobine d'arresto in modalità differenziale con nucleo toroidale Sendust: corrente elevata, basso rumore, eccellente polarizzazione CC

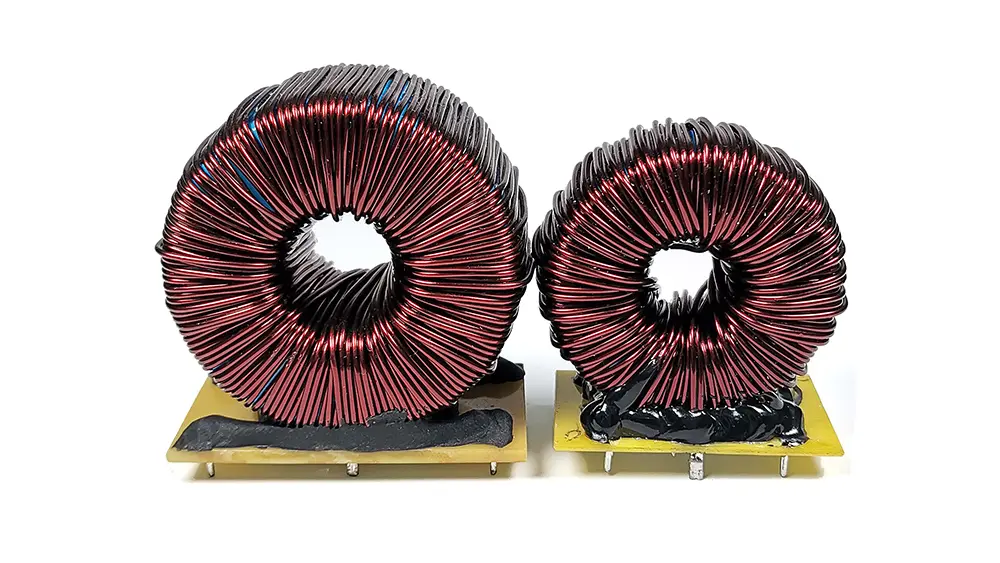

Induttori con nucleo toroidale Sendustrappresentano una soluzione ad alte prestazioni per i progettisti di alimentatori che cercano un'efficace soppressione del rumore in modalità differenziale in condizioni di elevata corrente di ripple. Progettate per offrire un equilibrio ottimale tra prestazioni elettriche, stabilità termica e magnetica ed efficienza dei costi, queste induttanze in modalità differenziale sono ampiamente utilizzate nei filtri di linea CA, negli stadi di uscita dei convertitori CC-CC, nei filtri di linea per interferenze elettromagnetiche (EMI) e nei circuiti di correzione del fattore di potenza (PFC).

Specifiche

Gamma di frequenze operative: 8 kHz – 1 MHz

Intervallo di corrente nominale: 0,05 A – 2000 A

Intervallo di temperatura operativa: da -40 °C a +125 °C

Intervallo di temperatura di conservazione: da -25 °C a +85 °C

Intervallo di umidità di conservazione: 30% – 95% RH

Gamma di diametri esterni: 6 mm – 60 mm

Materiale del nucleo e principali vantaggi tecnici

● Nucleo in lega Sendust (Fe–Si–Al): caratterizzato da bassa perdita del nucleo, elevata densità di flusso di saturazione (~1,35 T) e gestione superiore della polarizzazione CC, consentendo un'induttanza stabile in caso di sostanziale sovrapposizione CC.

● Geometria toroidale: fornisce un percorso magnetico completamente chiuso, riducendo al minimo i campi magnetici dispersi e riducendo significativamente la radiazione e l'accoppiamento EMI.

● Funzionamento acusticamente silenzioso: nessun rumore udibile percettibile nell'intera gamma di frequenze operative e di carico, supportando applicazioni sensibili al rumore.

● Eccezionale stabilità della polarizzazione CC: mantiene >90% dell'induttanza nominale alla corrente di saturazione nominale, garantendo un comportamento prevedibile del filtro in condizioni di carico dinamico.

● Ampia scalabilità della corrente: copre applicazioni dal condizionamento del segnale a bassa potenza (50 mA) al PFC industriale ad alta corrente e ai sistemi integrati su sbarre collettrici (2000 A).

Applicazioni tipiche

● Induttori di linea CA: utilizzati negli stadi PFC attivi e passivi e nelle reti di mitigazione delle armoniche.

● Induttori del filtro di uscita: integrati nelle topologie buck, boost e flyback per livellare le uscite CC commutate.

● Filtri di linea EMI: utilizzati come induttanze in modalità differenziale nella soppressione delle EMI condotte secondo gli standard CISPR 22/32 ed EN 55032.

● Induttanze PFC: specificatamente ottimizzate per convertitori PFC boost in modalità di conduzione continua (CCM) e in modalità di transizione (TM).
