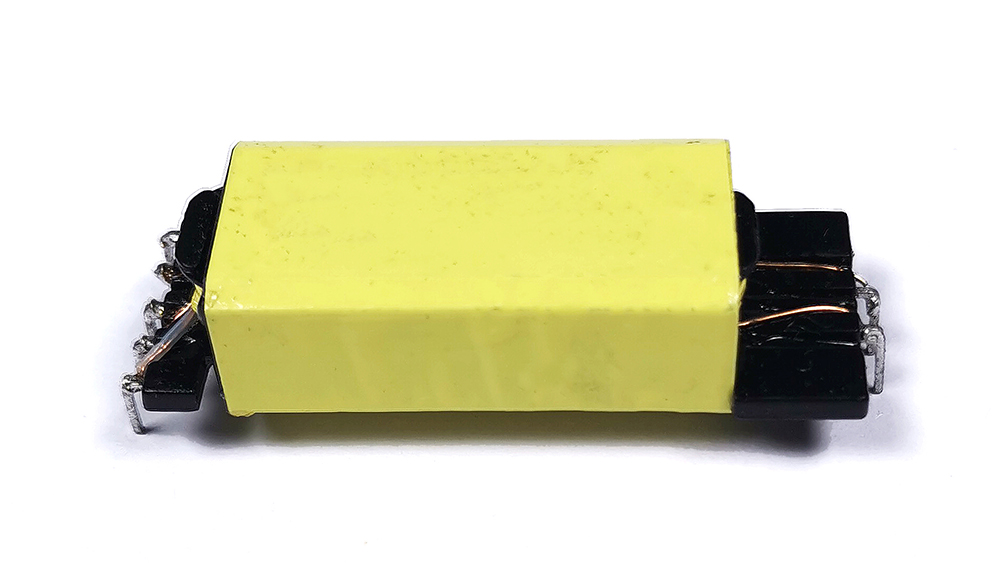

Trasformatori ad alta frequenzasono componenti elettromagnetici essenziali nei sistemi elettronici di potenza. Le loro funzioni principali sono la conversione della tensione, l'isolamento elettrico e il trasferimento di energia nei circuiti di commutazione ad alta frequenza. A differenza dei tradizionali trasformatori a frequenza di linea, i trasformatori ad alta frequenza funzionano generalmente a frequenze che vanno da decine di kilohertz (kHz) a diversi megahertz (MHz). Questa differenza fondamentale porta a variazioni significative nei materiali del nucleo, nelle strutture degli avvolgimenti e negli approcci di progettazione. Un produttore di sorgenti qualificato, con capacità interne di ricerca e sviluppo, produzione e test, può gestire l'intero processo dalla selezione dei materiali principali alla spedizione finale, fornendo componenti magnetici critici per alimentatori a valle, apparecchiature di comunicazione e nuovi sistemi energetici.
1. Principi operativi e selezione dei materiali
I trasformatori ad alta frequenza funzionano secondo la legge di Faraday sull'induzione elettromagnetica. Quando una corrente alternata ad alta frequenza scorre attraverso l'avvolgimento primario, genera un flusso magnetico alternato nel nucleo, che induce una forza elettromotrice nell'avvolgimento secondario. Poiché la frequenza è elevata, le perdite per correnti parassite e le perdite per isteresi nel nucleo aumentano in modo significativo. Pertanto, il materiale del nucleo deve offrire elevata resistività elettrica, bassa coercività e densità di flusso di saturazione moderata. I materiali del nucleo comuni includono ferrite, leghe amorfe, leghe nanocristalline e nuclei in polvere. La selezione dipende dalla frequenza operativa target e dal livello di potenza: la ferrite di potenza è adatta per decine o centinaia di kHz, mentre i nuclei amorfi e nanocristallini sono migliori per frequenze più elevate o applicazioni ad alta potenza.
2. Parametri di progettazione chiave
La progettazione di un trasformatore ad alta frequenza coinvolge diversi parametri critici: rapporto spire, induttanza, induttanza di dispersione, capacità distribuita e capacità di dissipazione termica. L'induttanza di dispersione influisce direttamente sui picchi di tensione sui dispositivi di commutazione e sulla compatibilità elettromagnetica (EMC), quindi deve essere controllata attraverso la disposizione degli avvolgimenti, i traferri tra i nuclei e le misure di schermatura. La capacità distribuita influenza le caratteristiche dei circuiti risonanti ad alta frequenza, soprattutto in topologie come i convertitori risonanti LLC, dove il controllo preciso è essenziale. Nella produzione di massa, i produttori di sorgenti affidabili utilizzano apparecchiature di avvolgimento automatizzate, processi di impregnazione sotto vuoto e rigorosi test di invecchiamento per garantire coerenza e affidabilità.
3. Aree di applicazione e requisiti di personalizzazione

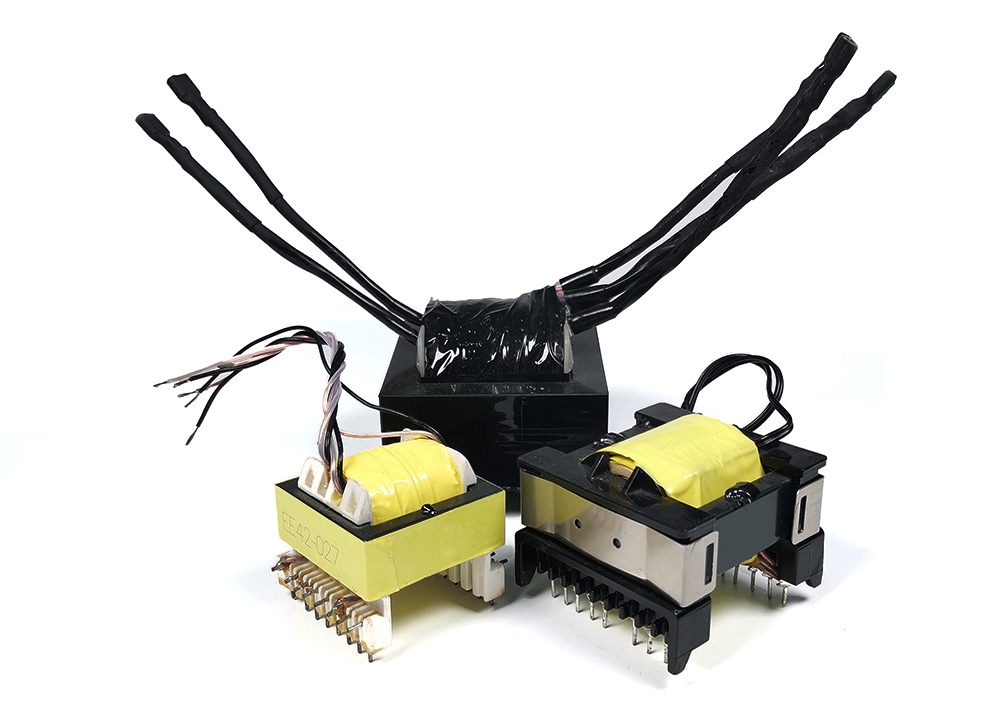

I trasformatori ad alta frequenza sono ampiamente utilizzati negli alimentatori a commutazione, nelle saldatrici inverter, negli inverter fotovoltaici, nei caricabatterie di bordo, negli alimentatori delle stazioni base di comunicazione e negli alimentatori per apparecchiature mediche. Le diverse applicazioni impongono requisiti diversi in termini di prestazioni elettriche, standard di sicurezza e adattabilità ambientale. Ad esempio, i dispositivi medici richiedono una bassa corrente di dispersione ed elevati livelli di isolamento, mentre gli alimentatori automobilistici richiedono ampi intervalli di temperatura e resistenza alle vibrazioni. Un produttore di sorgenti competente può personalizzare il tipo di nucleo, il numero di spire, il tipo di materiale isolante e la terminazione dei pin in base alle specifiche del cliente. Questa capacità di produzione flessibile è un elemento chiave di differenziazione rispetto alle normali società commerciali.
4. Controllo di qualità e modalità di guasto comuni
La qualità di un trasformatore ad alta frequenza influisce direttamente sulla stabilità e sulla durata dell'intero sistema di alimentazione. Le modalità di guasto più comuni includono la saturazione del nucleo che causa una fuga di corrente, la rottura dell'isolamento che porta a cortocircuiti e un aumento eccessivo della temperatura dovuto all'elevata resistenza termica. Prima della spedizione, i trasformatori devono essere sottoposti a test di rigidità dielettrica, misurazione dell'induttanza, verifica del rapporto di trasformazione e test di aumento della temperatura. I produttori avanzati utilizzano anche il rilevamento delle scariche parziali e l'ispezione non distruttiva a raggi X per scoprire difetti di processo interni. Un sistema di qualità completo è la base per un funzionamento affidabile a lungo termine.
5. Punti di selezione e supporto tecnico
Quando si seleziona un trasformatore, il primo passo è definire i parametri di base: frequenza operativa (che determina il materiale del nucleo e il calcolo delle perdite), capacità di potenza (dipendente dall'area della sezione trasversale del nucleo e dall'area della finestra) e tensione di tenuta dell'isolamento (dettata dalle norme di sicurezza). Inoltre, il compromesso tra induttanza di dispersione e capacità distribuita richiede spesso un'ottimizzazione iterativa. Un team tecnico di un produttore affidabile può offrire assistenza di progettazione basata sulla simulazione, aiutando i clienti a verificare rapidamente la fattibilità durante la fase di prototipazione e ad abbreviare i cicli di sviluppo.
6. Barriere industriali e vantaggi dei cluster industriali
L’industria dei trasformatori ad alta frequenza presenta notevoli barriere tecniche. La lavorazione del materiale del nucleo, la precisione della bobinatrice, la formulazione della resina epossidica e i profili di polimerizzazione influiscono tutti sulla qualità finale. Un produttore qualificato in genere ha bisogno di anni di dati di processo per ottenere tassi di rendimento elevati. Nelle regioni con una base industriale matura e catene di fornitura ben sviluppate, si sono formati cluster di produzione di trasformatori, facilitando lo scambio tecnico, l’approvvigionamento di materie prime e l’efficienza logistica, offrendo ai clienti a valle più scelte.
7. Valutazione delle capacità di test e consulenza sugli appalti
Al di là del prezzo e dei tempi di consegna, gli acquirenti dovrebbero valutare le capacità di test del produttore. Le apparecchiature principali includono misuratori LCR ad alta frequenza, analizzatori di impedenza, piattaforme di test di potenza e termocamere. Questi strumenti aiutano a identificare potenziali problemi durante la ricerca e sviluppo e a prevenire fluttuazioni di qualità nella produzione in volume. Produttori affidabili spesso pubblicano i loro standard di test in documenti ufficiali come riferimento per i clienti. In definitiva, la selezione finale dovrebbe essere effettuata in base alla topologia specifica del circuito e ai requisiti generali del sistema.
8. Tendenze tecnologiche
Attualmente, i trasformatori ad alta frequenza si stanno muovendo verso la miniaturizzazione, frequenze operative più elevate e una maggiore integrazione. Trasformatori planari, avvolgimenti integrati su PCB e tecnologie di integrazione magnetica stanno diventando punti caldi della ricerca. Queste nuove tecnologie richiedono una produzione di maggiore precisione e guidano anche l’innovazione nei materiali del nucleo e dell’isolamento. Quando affrontano questi nuovi prodotti, i produttori di sorgenti devono lavorare a stretto contatto con i fornitori di materiali a monte e gli ingegneri energetici a valle, iterando ripetutamente i progetti per soddisfare esigenze di mercato sempre più rigorose.
Come componente critico nell'elettronica di potenza, i parametri tecnici e i processi di produzione ditrasformatori ad alta frequenzainfluiscono direttamente sulle prestazioni complessive del sistema. Una solida conoscenza dei principi operativi, delle caratteristiche e dei criteri di selezione aiuta gli ingegneri a prendere decisioni informate. I produttori di fonti con capacità di catena completa, supportati da anni di esperienza e da un'infrastruttura di supporto completa, possono fornire prodotti stabili e affidabili per un'ampia gamma di applicazioni energetiche. Poiché la tecnologia continua ad evolversi, restare al passo con i progressi nei materiali magnetici e nelle innovazioni dei processi rimane la base per il successo a lungo termine in questo campo.
