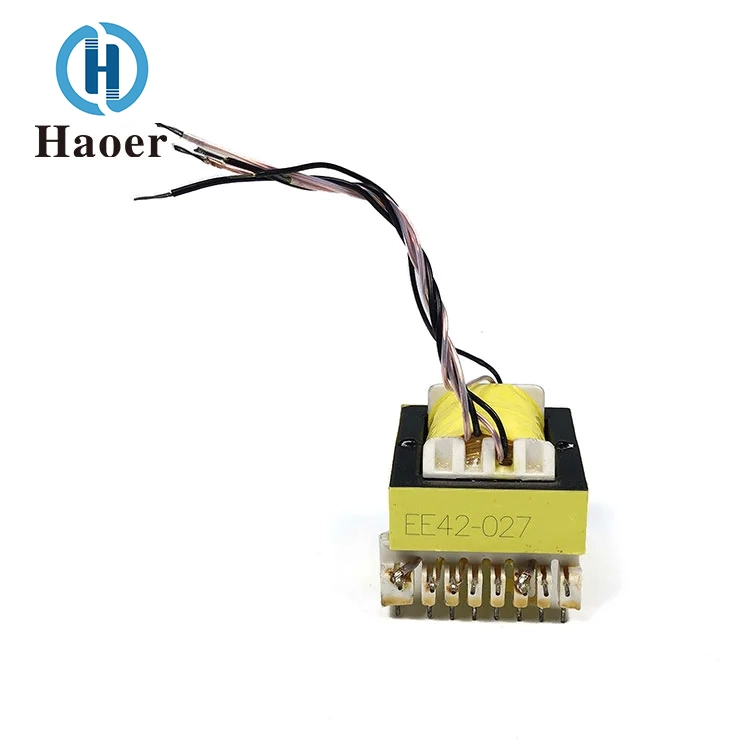

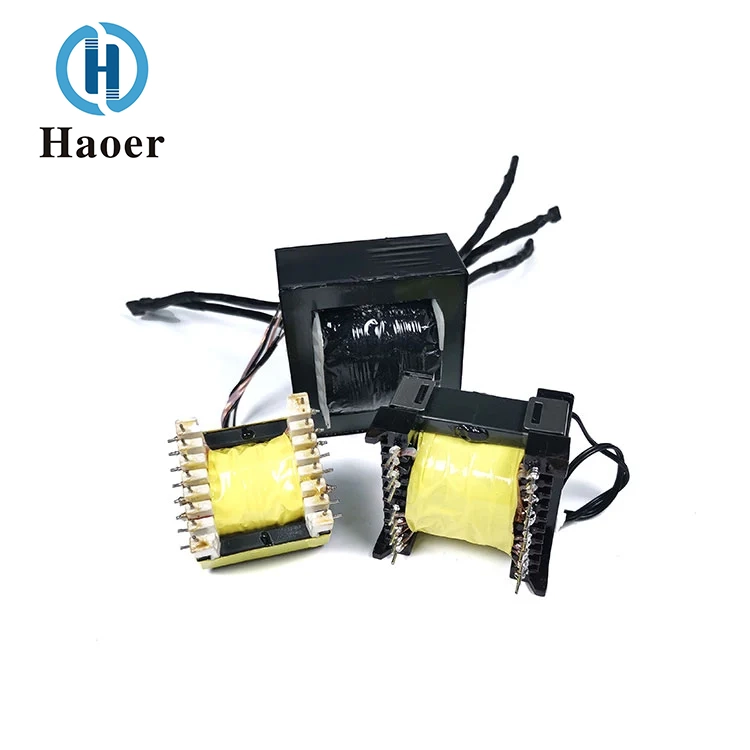

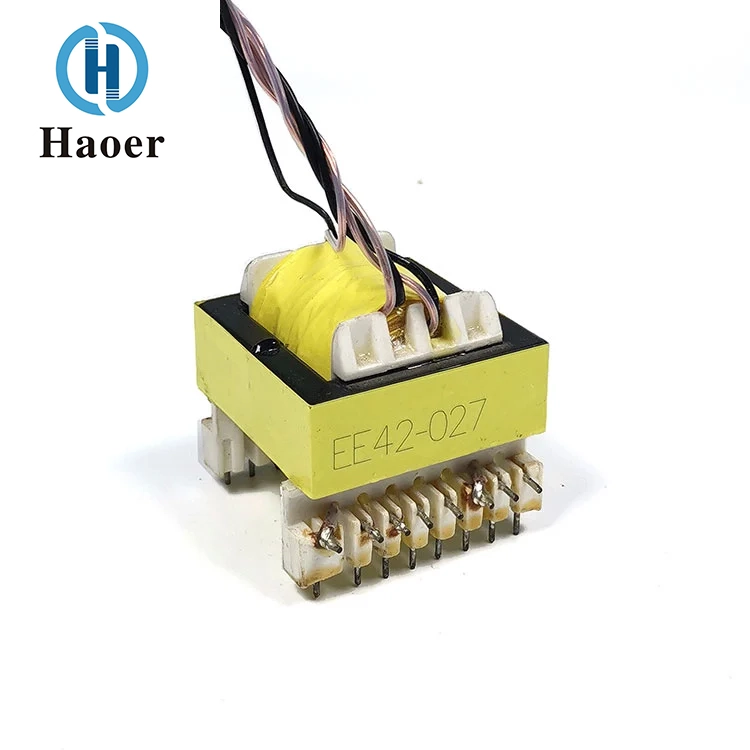

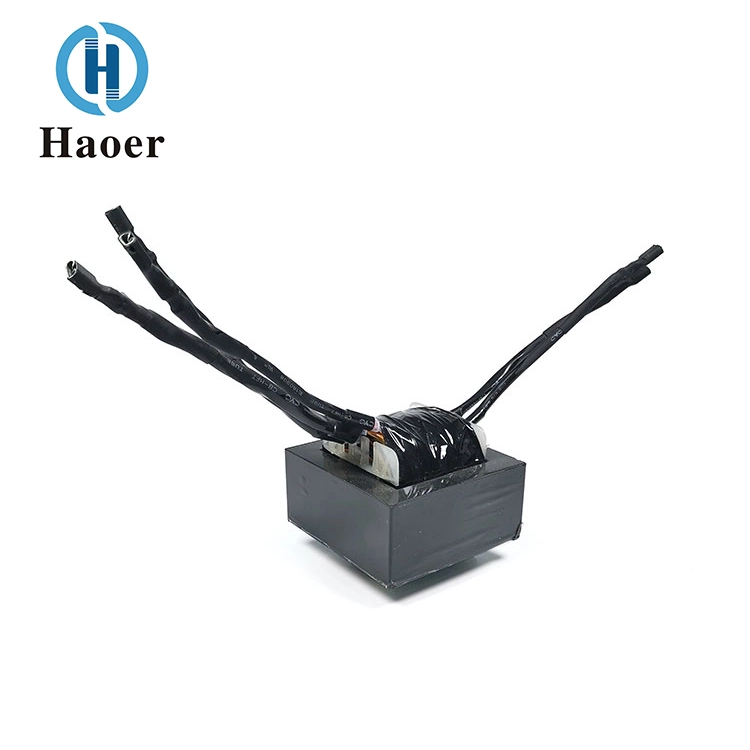

Il trasformatore ad alta frequenza flyline per alimentatore driver LED cinese prodotto da Haoe è un trasformatore ad alta frequenza progettato specificamente per azionamenti di illuminazione a LED. La sua caratteristica principale risiede nell'utilizzo di uno speciale processo "flyline". In questo caso la "flyline" non è una modifica temporanea ma parte integrante del design originale del prodotto. Si riferisce all'uso di fili isolati indipendenti per saldare e collegare pin specifici sul telaio del trasformatore per completare il complesso layout dell'avvolgimento.
Questo design è principalmente finalizzato a consentire la realizzazione flessibile di uscite multiple o a soddisfare i requisiti di sicurezza dell'isolamento ad alta tensione all'interno dello spazio compatto dell'alimentatore di pilotaggio LED. La linea di volo risolve efficacemente il problema dello spazio interno insufficiente dell'avvolgimento e, utilizzando cavi isolati ad alta specifica, garantisce che i circuiti primario e secondario possano sopportare una tensione di isolamento di sicurezza fino a diverse migliaia di volt, soddisfacendo rigorose certificazioni come UL e CE.
Pertanto, si tratta di un componente principale ad alta frequenza che è stato certificato e garantisce prestazioni, sicurezza ed efficienza dello spazio attraverso l'uso di cavi jumper come processo chiave.
Ha un'elevata resistenza alla pressione iniziale e secondaria, una forte capacità anti-interferenza e soddisfa i requisiti della certificazione delle specifiche, ma non è conveniente per le operazioni di produzione.
Specifica: ponticello EE / ponticello EPC / ponticello EFD / ponticello EF / ponticello PQ, ecc.
È ampiamente utilizzato nelle schede di controllo di piccoli elettrodomestici, negli alimentatori a commutazione, nei convertitori DC-DC, negli alimentatori per LED, nelle apparecchiature di rete, nell'elettronica automobilistica, negli adattatori di alimentazione, ecc.
| Frequenza operativa | 20kHz - 500kHz |
| Potenza in uscita | Da 0,5 a 500 watt |
| Temperatura operativa | Da -40°C a +125°C |
| Temperatura di conservazione | Da -25°C a +85°C |
| Umidità di stoccaggio | 30% - 95% |
Il nostro trasformatore ad alta frequenza flyline di alimentazione driver LED vanta un'eccellente adattabilità ambientale e può funzionare stabilmente nell'intervallo di temperature di lavoro difficili da -40 ℃ a +125 ℃. È adatto anche per ambienti di stoccaggio con un intervallo di umidità compreso tra -25 ℃ e +85 ℃ e tra il 30% e il 95%. È in grado di gestire varie condizioni complesse sia esterne che interne. Il prodotto è rigorosamente conforme agli standard di sicurezza. La linea di volo è dotata di manicotti isolanti di alta qualità per garantire l'affidabilità dell'isolamento, sopprimere efficacemente le interferenze EMI e garantire la sicurezza, la conformità e l'uscita stabile dell'alimentatore del driver LED. Ciò fornisce una garanzia fondamentale per il funzionamento efficiente e duraturo delle lampade a LED.
| PARTE N. | PIN TERMINALI | Dimensioniin mm(pollici) | TIPO | |||||
| A | B | C±0,5 | D±0,5 | E±0,5 | F | |||
| EE-8.3 | 6 | 8 | 8 | 6 | 4 | 2.5 | 8.3 | V |
| EE-10 | 8 | 11.5 | 10.2 | 8 | 4 | 2.5 | 10.2 | V |
| EE-13 | 10 | 12 | 12.5 | 8.5 | 4 | 2.5 | 13 | V |
| EE-16-1 | 6 | 14.8 | 13.3 | 9 | 4 | 3 | 16 | V |
| EE-16-2 | 10 | 15.4 | 13 | 10.5 | 4 | 3.2 | 17.1 | V |
| EEL-16 | 10 | 28.5 | 16 | 12.3 | 4 | 4.3 | 21.9 | V |
| EE-19-1 | 8 | 17.6 | 16 | 10 | 4 | 5 | 19 | V |
| EE-19-2 | 10 | 17.2 | 16.2 | 13 | 4 | 3.9 | 20 | V |
| EEL-19 | 10 | 31.5 | 16 | 10.5 | 4 | 4 | 21.1 | V |
| EEL-19-1 | 10 | 15.6 | 30 | 24.1 | 4 | 3.5 | 21 | H |
| EE-25-1 | 6 | 20 | 18.2 | 12.5 | 4 | 6.3 | 25.2 | V |
| EE-25-2 | 8 | 21.7 | 17.5 | 12.6 | 4 | 5 | 25.2 | V |
| EE-25-3 | 10 | 22.2 | 25 | 15.4 | 4 | 5 | 26.1 | H |
| EEL-25 | 8 | 35.3 | 17.5 | 12.5 | 4 | 5 | 25.2 | V |
| EE-30 | 10 | 21 | 29.2 | 25.2 | 4 | 5 | 30 | H |
| EE-40 | 14 | 27.6 | 30.5 | 25.8 | 4 | 5 | 40 | H |
| EE-42/15-1 | 12 | 33.8 | 44 | 35.5 | 4 | 5 | 42 | H |
| EE-42/15-2 | 16 | 41.3 | 48 | 37.7 | 4 | 5 | 42 | H |
| EE-42/15-3 | 18 | 48.7 | 32 | 27.5 | 4 | 5 | 45.1 | V |
| EE-42/20-1 | 12 | 45 | 39.8 | 32.5 | 4 | 5 | 42 | V |
| EE-42/20-2 | 16 | 44.2 | 50 | 37.8 | 4 | 5 | 42.2 | H |
| EE-42/20-3 | 18 | 44.1 | 37 | 27.3 | 4 | 5 | 45.3 | V |
| EE-55 | 20 | 50 | 50 | 45.5 | 4 | 5 | 55 | H |
| EE-65 | 16 | 55.2 | 51.8 | 45 | 4 | 5 | 65 | H |
| Nota: TIPOLOGIA ORIZZONTALE "H" (Tipologia Camera) TIPO VERTICALE "V" (Tipo verticale) |
||||||||
Con una forte presenza industriale dal 2008, Guangdong Haoer Electronics Co., Ltd. è un produttore specializzato di componenti magnetici di precisione. I nostri prodotti principali, trasformatori ad alta frequenza, filtri e induttori, sono parte integrante di applicazioni avanzate nei settori dell'illuminazione, degli elettrodomestici, del fotovoltaico, degli UPS, dei sistemi automobilistici e delle comunicazioni di rete.

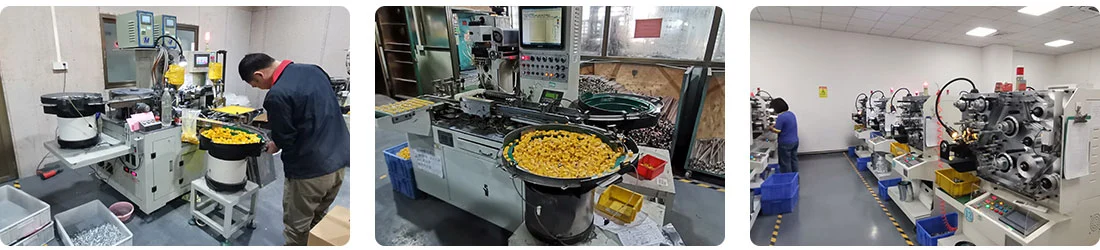

La crescita dell’azienda è caratterizzata da notevoli capacità produttive: diversi siti produttivi a Foshan, una forza lavoro che supera le 1.000 unità e un volume di produzione annuale di oltre 100 milioni di unità. Il nostro investimento nell'automazione e nei test di precisione, insieme a certificazioni come CQC, UL, ISO 9000 e TS 16949, riflette la nostra dedizione all'eccellenza.
Guidata dai principi di innovazione, leadership di qualità e successo collaborativo, Haoer continua a rafforzare la propria esperienza e a contribuire alle esigenze in evoluzione del settore elettronico globale.
Offriamo un servizio di supporto professionale completo durante l'intero processo. Tutti i prodotti godono di un periodo di garanzia standard. In caso di problemi di qualità non umani nell'ambito della garanzia, sono disponibili servizi di riparazione o sostituzione gratuiti. Un team tecnico professionale è attrezzato per fornire servizi di consulenza tecnica come guida all'installazione e alla messa in servizio, diagnosi dei guasti, ecc., con risposte rapide ed efficienti. Allo stesso tempo, viene creato un file post-vendita completo per monitorare continuamente lo stato di utilizzo del prodotto. Per i clienti che acquistano in grandi quantità, possono essere fornite soluzioni post-vendita personalizzate per garantire una protezione completa dei diritti dei clienti e un funzionamento stabile del prodotto!
I piccoli pacchi verranno inviati tramite corriere come DHL, UPS, TNT, FedEx, ecc. Possiamo anche organizzare il trasporto aereo o marittimo in base alle vostre esigenze.
Domanda: sei una fabbrica manifatturiera o una società commerciale?
Risposta: Siamo un produttore con la nostra fabbrica e forniamo anche servizi di catena di fornitura unici.
Domanda: offrite servizi ODM e OEM?
Risposta: Sì, ODM e OEM sono entrambi i benvenuti.
Domanda: quali sono i vostri prodotti principali?
Risposta: Produciamo principalmente serie di trasformatori ad alta frequenza, serie di induttori, moduli elettronici e altri componenti elettronici.
Domanda: potete fornire campioni?
Risposta: Sì, ma la complessità e la quantità dei campioni determineranno se sarà richiesto un compenso.
Domanda: quanto tempo ci vuole per la consegna dell'ordine?
Risposta: Dipende dalla complessità e dalla quantità del prodotto. Di solito ci vogliono dalle 2 alle 4 settimane.
