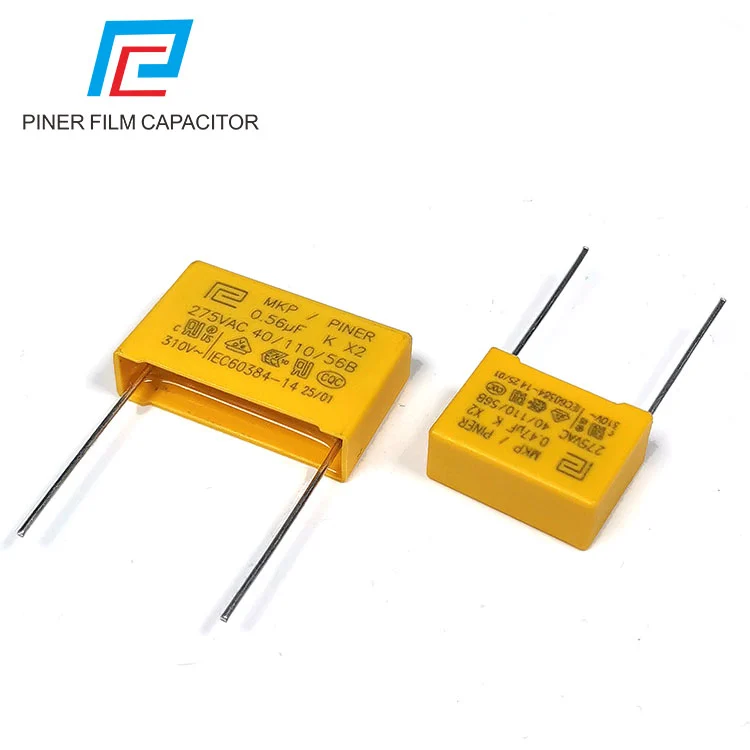

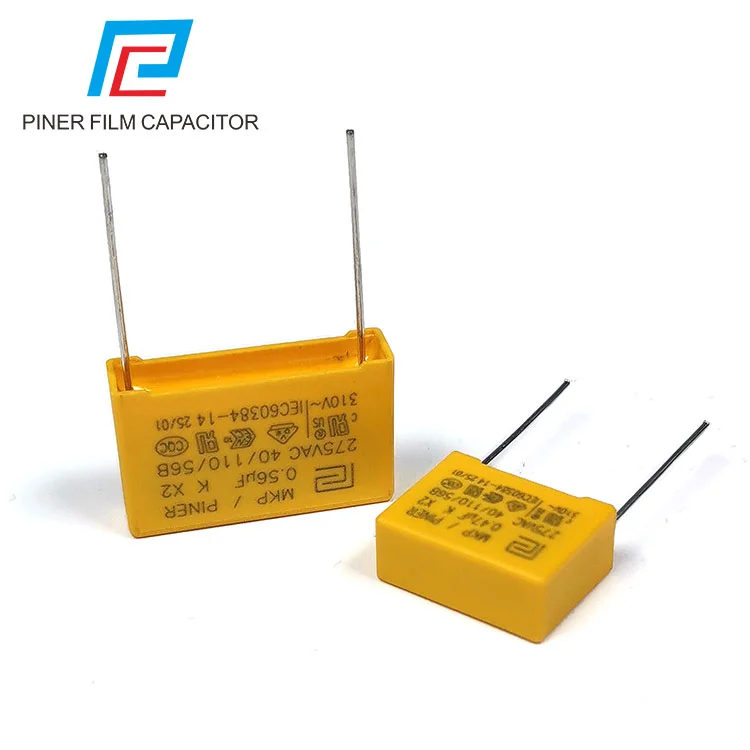

Condensatore a film anti-interferenza elettromagnetica X2

Caratteristiche

Il condensatore a film anti-interferenza elettromagnetica X2 cinese del fornitore Piner è un tipo di condensatore progettato specificamente per la soppressione delle interferenze elettromagnetiche e il filtraggio dell'alimentazione ed è conforme ai severi standard di sicurezza internazionali. È un componente di sicurezza indispensabile in quasi tutti i dispositivi elettronici che si collegano alla rete elettrica CA.

Resistenza all'alta tensione ed elevata tolleranza agli impulsi: oltre alla tensione CA nominale (come 275 V CA, 310 V CA), deve essere in grado di resistere a test di tensione a impulsi ad alta frequenza e ad alta energia (come 2,5 kV, 4 kV).

Elevata proprietà di autoriparazione: gli elettrodi metallizzati conferiscono capacità di autoriparazione. I punti di guasto minori verranno isolati da soli, garantendo affidabilità a lungo termine.

Bassa perdita, eccellenti caratteristiche di frequenza: il mezzo in polipropilene garantisce prestazioni di filtraggio efficaci nella banda del rumore ad alta frequenza (150kHz - 30MHz).

Elevata resistenza all'isolamento e all'umidità: utilizzo di imballaggi a prova di umidità (tipicamente incapsulamento in resina epossidica ignifuga o alloggiamento in plastica), garantendo stabilità in ambienti difficili.

Involucro ignifugo: il materiale dell'involucro deve soddisfare il grado ignifugo (come UL94 V-0) per impedire lo scoppio di un incendio in caso di malfunzionamento.

Il condensatore a film anti-interferenza elettromagnetica X2 è un componente di sicurezza dedicato collegato all'ingresso dell'alimentazione in corrente alternata. Non è semplicemente un semplice condensatore di filtro; è anche una barriera cruciale nella progettazione della sicurezza dell'apparecchiatura. Pur filtrando efficacemente le interferenze elettromagnetiche, garantisce che anche in caso di guasti estremi non vi sia rischio di scosse elettriche o incendio.

Applicazione tipica del circuito

Il condensatore a film anti-interferenza elettromagnetica X2 si trova quasi sempre all'estremità di ingresso dell'alimentatore CA.

Posizione: collegato in parallelo tra il filo sotto tensione e il filo neutro, che funge da condensatore di "filtro in modalità differenziale".

Circuito classico: insieme all'induttore di modo comune, forma un filtro di tipo π, che è una configurazione standard per i filtri EMI negli alimentatori a commutazione, caricabatterie e adattatori.

x2 condensatori a film resistenti ai disturbi elettromagnetici Specifiche regolari

Unità dimensionale: mm

Nota: le dimensioni sopra indicate sono solo di riferimento. È disponibile la personalizzazione in base alle esigenze dei clienti.

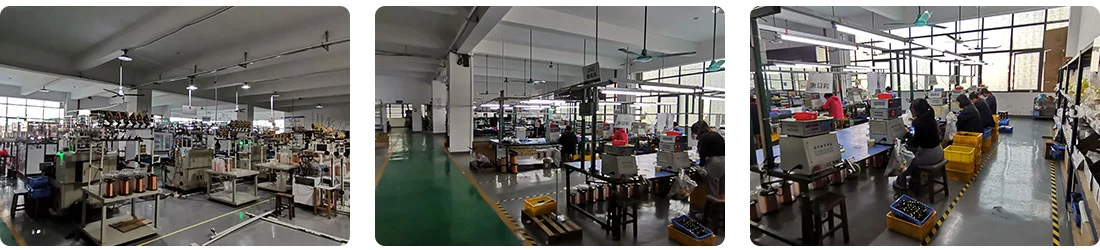

Forza della fabbrica

Foshan Pin'er Electronics Co., Ltd. è un'impresa high-tech nazionale specializzata nella ricerca, produzione e vendita di condensatori a film di polipropilene metallizzato. L'azienda aderisce al concetto di "guidata dalla tecnologia, la qualità innanzitutto" e ha creato un sistema di autocontrollo dell'intero processo, dalla selezione delle materie prime alla consegna del prodotto finito, dedicato a fornire soluzioni di condensatori ad alta affidabilità e lunga durata per i campi della nuova energia, del controllo industriale e dell'elettronica di consumo.

Per garantire la coerenza e l'affidabilità dei prodotti, Pir Electronics ha implementato completamente un sistema di produzione intelligente. Le principali apparecchiature di processo sono all'avanguardia nel settore:

Avvolgitore ad alta velocità: ottiene un avvolgimento preciso di film di spessore micrometrico, garantendo la coerenza della struttura del prodotto fin dalla fonte;

Macchina per la spruzzatura dell'oro sotto vuoto: utilizza la tecnologia di rivestimento ad evaporazione per formare elettrodi uniformi, migliorando significativamente le prestazioni di conduttività e resistenza alle sovratensioni;

Macchina di saldatura e assemblaggio completamente automatica: integra il posizionamento visivo e la tecnologia di saldatura laser per ottenere un'elevata efficienza e un assemblaggio di alta precisione;

Rilevatore di condensatori intelligente: completa il rilevamento completo dei parametri di capacità, perdita e tensione di resistenza, supportando la tracciabilità dei dati e l'analisi della qualità;

Macchina per miscelare e versare resina epossidica: attraverso la tecnologia di colata sotto vuoto, realizza un imballaggio privo di bolle, rafforzando l'isolamento del prodotto e il livello di protezione.

Basandosi su un sistema di produzione completamente tracciabile e su una rigorosa gestione del controllo qualità, Piel Electronics garantisce che ciascun condensatore possieda prestazioni elettriche eccezionali e un'adattabilità ambientale stabile, consentendo ai prodotti dei clienti di funzionare in modo affidabile e continuo in vari scenari applicativi.
