Analisi dell'applicazione dei condensatori a film nelle apparecchiature di riscaldamento elettromagnetico

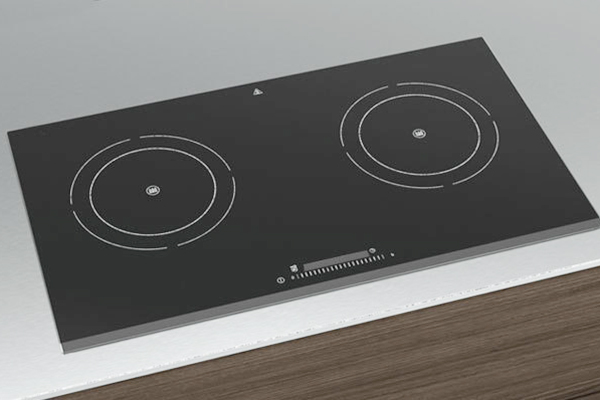

La tecnologia del riscaldamento elettromagnetico (IH) è ampiamente utilizzata negli elettrodomestici e nelle apparecchiature industriali, inclusi piani cottura a induzione, cuociriso IH, scaldabagni a induzione, sigillatrici e forni fusori industriali. Questi dispositivi convertono la rete CA o l'alimentazione CC in CA ad alta frequenza (1 kHz - 1 MHz) tramite circuiti inverter a ponte intero o a mezzo ponte. La corrente ad alta frequenza genera un campo magnetico alternato, che induce correnti parassite negli oggetti metallici, producendo calore.

I condensatori a film svolgono un ruolo fondamentale nei circuiti IH, svolgendo tre funzioni principali:

1. Ingresso filtro EMC (C1/C2)

Insieme alle induttanze di modo comune,condensatori a filmformare filtri di tipo Pi all'ingresso CA. Sopprimono le interferenze elettromagnetiche generate dalla commutazione ad alta velocità degli IGBT e proteggono l'apparecchiatura dai disturbi della rete esterna. C1 utilizza in genere condensatori di tipo MKP‑X2 (3 µF -- 10 µF, 275 V CA -- 300 V CA, connessione a Y), mentre C2 utilizza condensatori a film metallizzato MKP (3 µF -- 10 µF, 450 V CA -- 500 V CA, connessione a triangolo).

2. Collegamento CC (C3)

Dopo il raddrizzamento a ponte trifase, C3 funziona con un induttore per trasformare la corrente continua pulsante in una corrente continua stabile per lo stadio inverter. Il suo ruolo principale è il supporto del collegamento CC: assorbe le correnti di ripple e le tensioni armoniche generate dalla commutazione degli IGBT, prevenendo l'autooscillazione nel bus CC che potrebbe danneggiare gli IGBT e ridurre la durata delle apparecchiature.

3. Circuito risonante ad alta frequenza

Il condensatore risonante (tipicamente 0,1 µF – 0,8 µF, valutato fino a 1600 V CC) forma un circuito serbatoio con la bobina di induzione, stabilendo un campo magnetico oscillante ad alta frequenza che genera calore nel pezzo metallico. I fornelli a induzione funzionano tipicamente a 20 kHz – 40 kHz, creando un elevato dv/dt e grandi correnti pulsanti attraverso il condensatore risonante.

Perché i condensatori a film?

I condensatori a film di polipropilene metallizzato sono preferiti per le applicazioni IH a causa di:

● Bassa perdita ad alta frequenza: il basso fattore di dissipazione garantisce un riscaldamento interno minimo.
● Bassa ESR ed ESL: fondamentali per trasportare correnti di ripple elevate riducendo al minimo la generazione di calore. I condensatori MKP avanzati possono raggiungere una ESR inferiore a 15 mΩ, riducendo significativamente il rischio di aumento della temperatura.
● Elevata capacità di resistenza du/dt – Essenziale per circuiti risonanti soggetti a rapidi cambiamenti di tensione.
● Eccellenti proprietà di autoriparazione: i guasti dielettrici localizzati si risolvono senza guasti catastrofici, garantendo una lunga durata.
● Design non polarizzato: semplifica il layout del circuito e supporta la tensione inversa senza danni.
● Dimensioni compatte con elevata densità di potenza: consentono design snelli e integrati per i moderni apparecchi IH.

Condensatori a filmsono componenti indispensabili nelle apparecchiature di riscaldamento elettromagnetico, consentendo un funzionamento affidabile ad alta frequenza, un'efficiente conversione dell'energia e una lunga durata. Per gli OEM e i produttori di alimentatori, la scelta di condensatori a film con specifiche adeguate, tra cui tensione nominale, capacità dv/dt, ESR e prestazioni termiche, è essenziale per garantire l'affidabilità del prodotto e la competitività sul mercato.
