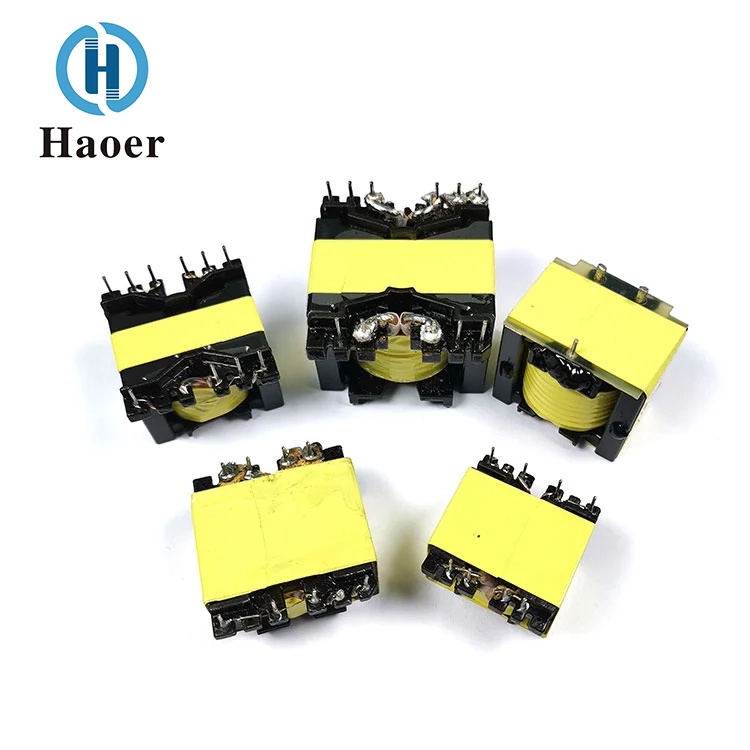

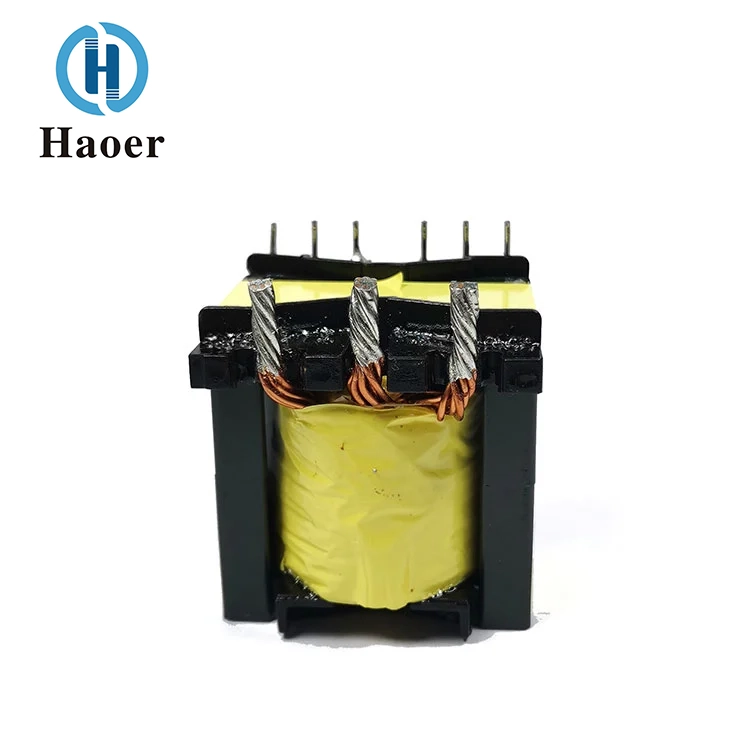

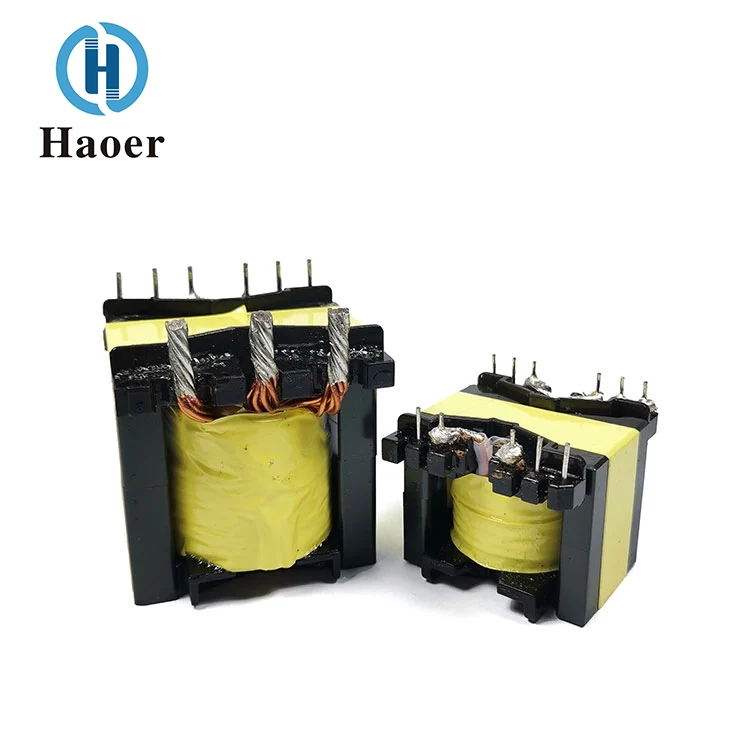

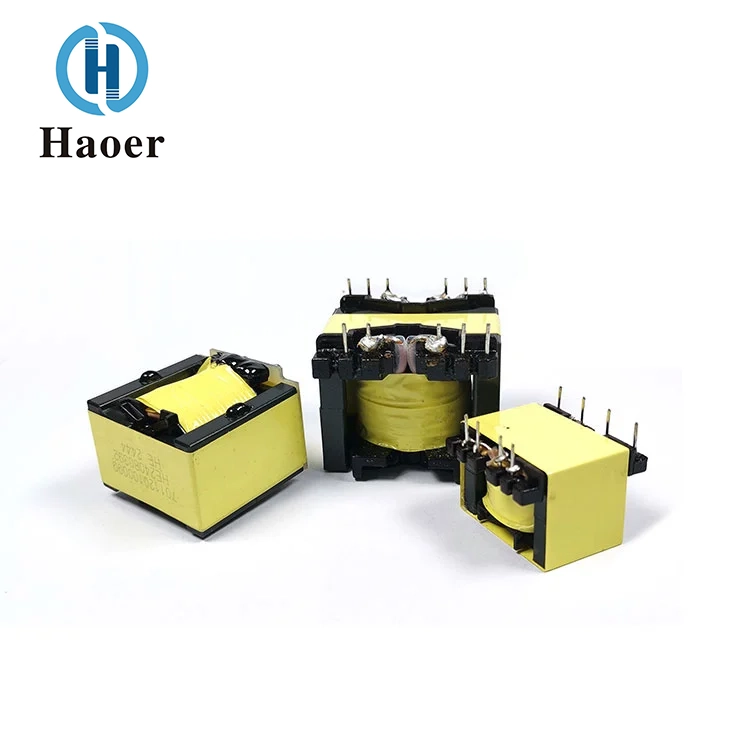

Il trasformatore ad alta frequenza dell'alimentatore inverter China PQ fornito dal produttore Haoer supporta un'ampia gamma di frequenze da 20kHz a 500kHz. La potenza di uscita può essere configurata in modo flessibile nell'intervallo da 15 W a 1000 W e ha una forte adattabilità. L'intervallo di temperatura operativa è compreso tra -40 ℃ e +125 ℃, adatto per ambienti difficili ad alta e bassa temperatura; la temperatura di conservazione è compresa tra -25 ℃ e 85 ℃ e può essere conservata a lungo in un intervallo di umidità relativa compreso tra 30% e 95%, dimostrando una buona stabilità ambientale.
Caratteristiche: eccellenti prestazioni di schermatura magnetica, struttura compatta, alta potenza, alta efficienza, bassa dispersione magnetica, forte capacità anti-interferenza, ecc.
PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
| 1. Frequenza operativa: | 20kHz - 500kHz |
| 2. Potenza in uscita: | Da 15 a 1000 W |
| 3. Temperatura operativa: | Da -40°C a +125°C |
| 4. Temperatura di conservazione: | Da -25°C a +85°C |
| 5. Umidità di stoccaggio: | 30% - 95% |
Il trasformatore ad alta frequenza dell'alimentatore inverter PQ è un componente magnetico progettato specificamente per circuiti di conversione di potenza ad alta frequenza (con una frequenza di lavoro superiore a 20kHz). Utilizza campi magnetici alternati ad alta frequenza per ottenere la trasformazione della tensione, la trasmissione di energia e l'isolamento del circuito. È un componente fondamentale dei moderni dispositivi elettronici di potenza come alimentatori a commutazione, inverter e nuovi convertitori di energia.
Rispetto ai tradizionali trasformatori a frequenza di rete, i trasformatori ad alta frequenza presentano le seguenti caratteristiche e vantaggi notevoli:
Alta efficienza e dimensioni ridotte: secondo il principio dell'induzione elettromagnetica, maggiore è la frequenza di lavoro, minore è l'area della sezione trasversale del nucleo magnetico e il numero di spire della bobina necessarie per trasferire la stessa potenza. Pertanto, alle stesse condizioni di alimentazione, il volume e il peso dei trasformatori ad alta frequenza possono essere inferiori di oltre un ordine di grandezza rispetto a quelli dei trasformatori a frequenza industriale, ottenendo la miniaturizzazione e l'alleggerimento delle apparecchiature di alimentazione.
Prestazioni eccezionali: il design ad alta frequenza riduce efficacemente la perdita per isteresi dei materiali magnetici e la perdita per correnti parassite delle bobine. Combinato con materiali del nucleo magnetico a bassa perdita (come ferrite, amorfo e nanocristallino) e cavi multifilari ritorti come i cavi Litz, l'efficienza complessiva di conversione energetica è estremamente elevata.
Ampio intervallo di temperature operative: il design del trasformatore ad alta frequenza dell'alimentatore inverter PQ è in grado di adattarsi ad ambienti difficili. Ad esempio, può funzionare in un intervallo di temperature compreso tra -40 ℃ e +125 ℃, garantendo un funzionamento stabile a temperature estremamente alte e basse.
Ampia compatibilità applicativa: la sua gamma di frequenza operativa è ampia (ad esempio, da 20kHz a 500kHz) e la potenza di uscita copre da 15 W a 1000 W e anche oltre, consentendo la soddisfazione flessibile dei requisiti di diverse topologie (come avanti, indietro, risonante LLC) e livelli di potenza.
Convertitori DC-DC, alimentatori per pilotaggio LED, alimentatori inverter, alimentatori UPS
| PARTE N. | PIN TERMINALI | Dimensioni in mm (pollici) | ||||||
| A | B | C±0,5 | D±0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haoer Electronics Co., Ltd. è stata fondata nel 2008. Siamo un produttore professionale specializzato in trasformatori ad alta frequenza, dispositivi di filtraggio, induttori e altri componenti magnetici. I nostri prodotti sono ampiamente utilizzati nell'illuminazione, negli elettrodomestici, nel fotovoltaico, nei sistemi UPS, nell'elettronica automobilistica, nelle apparecchiature di comunicazione di rete, nelle periferiche per computer e in vari alimentatori a commutazione.

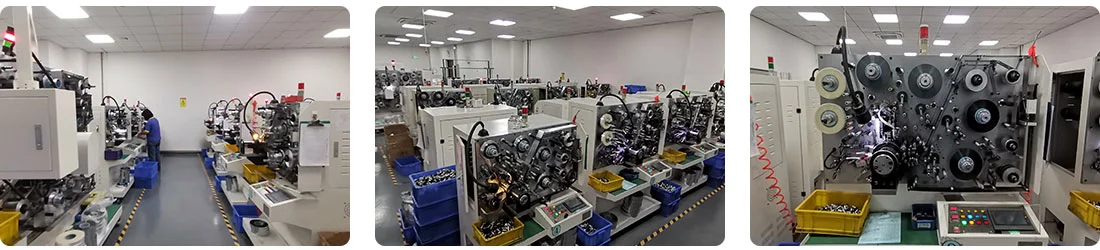

Dopo anni di sviluppo, l'azienda ha introdotto apparecchiature di produzione completamente automatizzate e vari strumenti di test ad alta precisione. Con diverse basi di produzione a Foshan, Guangdong, e una forza lavoro di oltre 1.000 dipendenti, la nostra capacità produttiva annuale di trasformatori, filtri e induttori supera i 100 milioni di unità.
Supportata da un team esperto e dinamico, l'azienda ha ottenuto le certificazioni del sistema di sicurezza e qualità CQC, UL, ISO 9000 e TS 16949. Aderendo ai principi dell'innovazione tecnologica, della qualità al primo posto, della supremazia del servizio e della cooperazione vantaggiosa per tutti, Haoer si impegna a diventare più forte e puntare all'eccellenza.
Offriamo un servizio clienti a risposta rapida 7×24 ore e supporto tecnico a vita. Conserviamo i file dei prodotti per il monitoraggio completo, conduciamo regolari follow-up proattivi e disponiamo di un team di esperti per fornirvi assistenza tecnica continua. Ci impegniamo a fornire garanzie trasparenti e garanzie di fornitura a lungo termine e ci impegniamo a stabilire con voi una partnership a lungo termine e reciprocamente vantaggiosa attraverso servizi affidabili.
