La spinta globale verso una maggiore densità di potenza e la miniaturizzazione dei sistemi elettronici sta rimodellando il settore dei componenti magnetici. Al centro di questa trasformazione si trova la serie EDR di trasformatori ad alta frequenza: un design con nucleo in ferrite a basso profilo che combina dimensioni compatte, eccellente schermatura magnetica ed elevata capacità di gestione della potenza per applicazioni complesse di elettronica di potenza.
| Frequenza operativa | 20kHz-500kHz |
| Potenza in uscita | 10 W – 800 W |
| Temperatura operativa | da -40°C a +125°C |
| Temperatura di conservazione | Da -25°C a +85°C |
| Umidità di stoccaggio | 30% -- 95% |
I trasformatori della serie EDR sono costruiti attorno a un'architettura con nucleo in ferrite planare, utilizzando geometrie del nucleo di tipo E, EC, ETD, EER, PQ o RM. Il design della colonna centrale cilindrica riduce la perdita di rame di circa l'11% rispetto alle sezioni trasversali rettangolari, facilitando al contempo un avvolgimento più semplice e una migliore dissipazione del calore. La struttura a basso profilo consente l'integrazione a montaggio superficiale in layout PCB con vincoli di spazio.
La flessibilità di frequenza va da 20 kHz a 500 kHz, mentre la gestione della potenza varia da 10 W fino a 800 W. Le prestazioni termiche sono assicurate nell'intervallo operativo da -40 °C a +125 °C, con condizioni di conservazione da -25 °C a +85 °C e dal 30% al 95% di umidità. La scelta dei materiali principali include ferriti PC40, PC44, PC95 e PC95D/PC95A ad alta frequenza e basse perdite di prossima generazione, offrendo agli sviluppatori precisi compromessi tra costo, permeabilità e caratteristiche di perdita del nucleo.
La serie EDR copre molteplici ingombri meccanici per soddisfare diverse esigenze di conversione di potenza:
Il circuito magnetico chiuso inerente all'architettura EDR produce un'induttanza di dispersione minima e un'eccellente schermatura magnetica, riducendo significativamente le interferenze elettromagnetiche. Ciò è particolarmente critico per i convertitori di commutazione ad alta frequenza in cui le forme dei nuclei tradizionali spesso faticano a soddisfare la conformità EMI. L'efficace schermatura facilita il superamento delle rigorose certificazioni EMC senza costose fasi di filtraggio aggiuntive.
La geometria cilindrica della colonna centrale migliora la dissipazione del calore rispetto ai tradizionali design con nucleo rettangolare, mentre l'ampio intervallo di temperature operative da -40 °C a +125 °C rende la serie EDR adatta per ambienti esterni e industriali.
Nonostante il suo profilo basso, la serie EDR fornisce una potenza di uscita fino a 800 W, rendendola la scelta ideale per applicazioni in cui lo spazio sul PCB è limitato ma è richiesta una potenza elevata, come driver LED, alimentatori industriali e caricabatterie integrati.

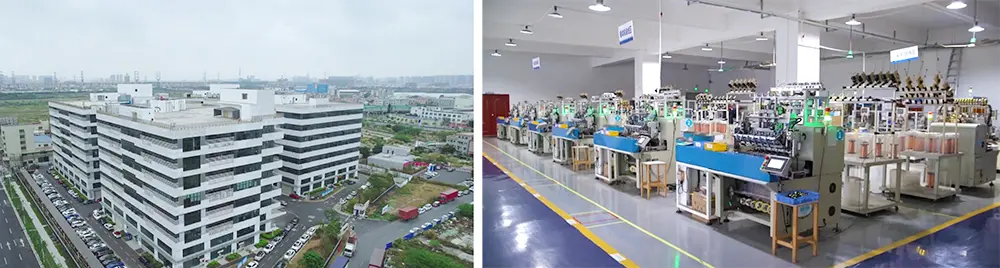

Guangdong Haoer Electronics Co., LTD produce trasformatori della serie EDR nell'ambito di un sistema di gestione della qualità dell'intero processo, da IQC a OQC. Ogni unità viene sottoposta a test elettrici al 100%, inclusi induttanza, induttanza di dispersione, DCR, tensione di tenuta (Hi‑Pot) e resistenza di isolamento. I materiali principali sono tracciabili fino ai fornitori di livello superiore tramite report RoHS e REACH specifici per lotto. I prodotti sono certificati secondo gli standard UL, CE e ISO9001, con piena conformità ai requisiti di sicurezza internazionali per i mercati di esportazione.
La serie EDR offre una soluzione versatile e ad alte prestazioni per le moderne sfide di conversione di potenza, dai driver LED ultrasottili agli alimentatori industriali multiuscita. Grazie alla struttura a basso profilo, all'eccellente schermatura magnetica e alla capacità di fornire fino a 800 W in un volume ridotto, i trasformatori EDR forniscono un percorso affidabile verso sistemi di alimentazione più piccoli, più freddi e più efficienti.
