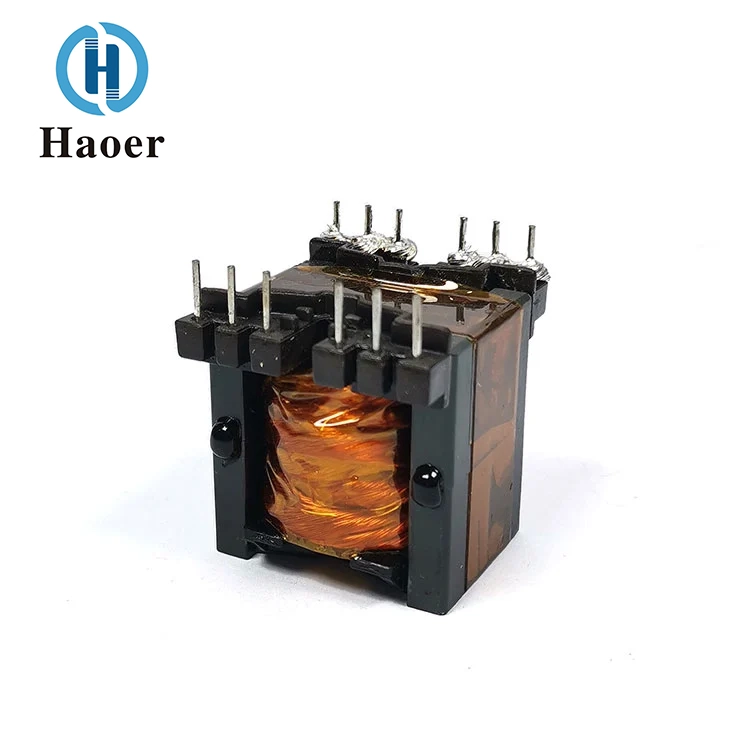

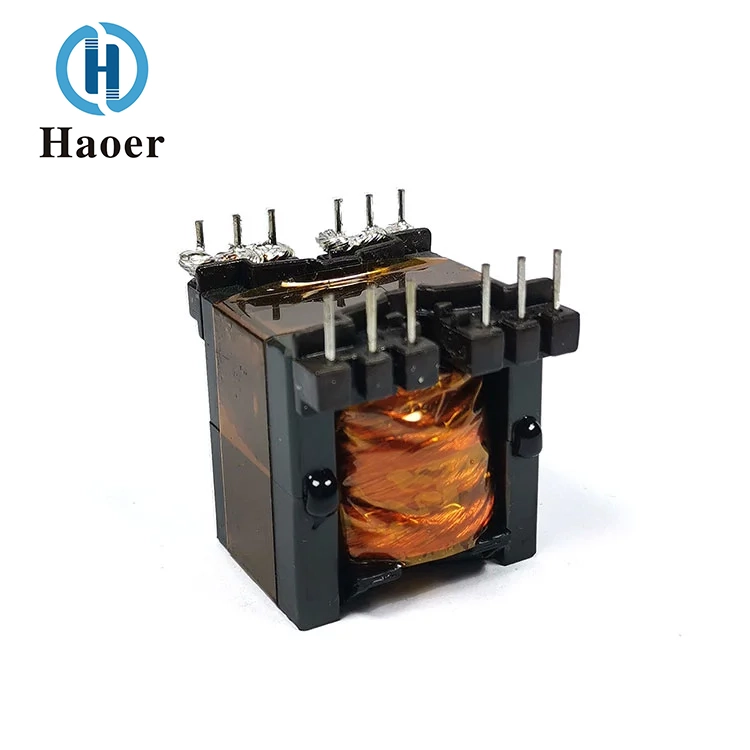

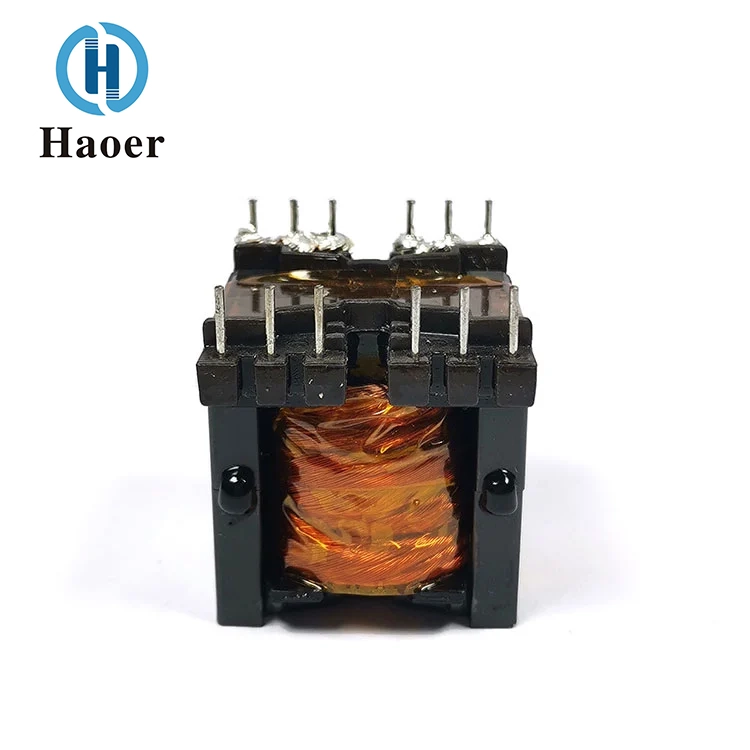

Il trasformatore ad alta frequenza verticale dell'alimentatore di comunicazione fornito da Haoer Factory supporta un'ampia gamma di frequenze da 20kHz a 500kHz. La potenza di uscita può essere configurata in modo flessibile nell'intervallo da 15 W a 1000 W e ha una forte adattabilità. L'intervallo di temperatura operativa è compreso tra -40 ℃ e +125 ℃, adatto per ambienti difficili ad alta e bassa temperatura; l'intervallo di temperatura di conservazione è compreso tra -25 ℃ e 85 ℃ e può essere conservato a lungo con un'umidità relativa compresa tra il 30% e il 95%, dimostrando un'eccellente stabilità ambientale.
| 1. Frequenza operativa | 20kHz - 500kHz |
| 2. Potenza in uscita | Da 15 a 1000 W |
| 3. Temperatura operativa | Da -40°C a +125°C |
| 4. Temperatura di conservazione | Da -25°C a +85°C |
| 5. Umidità di stoccaggio | 30% - 95% |
Eccellenti prestazioni di schermatura magnetica, struttura compatta, alta potenza, alta efficienza, bassa dispersione magnetica, forte capacità anti-interferenza, ecc.
PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
I trasformatori ad alta frequenza sono i componenti principali di conversione dell'energia e di isolamento dei moderni dispositivi elettronici di potenza. Sono trasformatori speciali progettati specificamente per circuiti di commutazione ad alta frequenza (tipicamente superiore a 20 kHz). Utilizzano i rapidi cambiamenti del campo magnetico alternato ad alta frequenza nel nucleo per ottenere in modo efficiente la conversione della tensione, la trasmissione dell'energia e l'isolamento elettrico tra ingresso e uscita.
Rispetto ai tradizionali trasformatori a frequenza industriale, i vantaggi più significativi risiedono nella miniaturizzazione, nel design leggero e nell'elevata efficienza. Secondo i principi fisici, maggiore è la frequenza di lavoro, minori sono le dimensioni del nucleo magnetico e il numero di spire necessarie per trasferire la stessa potenza. Pertanto, a parità di potenza, il volume e il peso dei trasformatori ad alta frequenza possono essere significativamente ridotti, promuovendo così lo sviluppo dell'intera apparecchiatura di alimentazione verso una direzione più compatta e leggera. Allo stesso tempo, combinando ferrite a bassa perdita, nuclei magnetici amorfi o nanocristallini, nonché processi di avvolgimento ottimizzati, la sua efficienza di conversione energetica è estremamente elevata, riducendo efficacemente l’aumento della temperatura del sistema e il consumo di energia.
Ha un'ampia gamma di adattabilità di lavoro, come il supporto di gamme di frequenza da 20kHz a 500kHz o anche più ampie, con una copertura di potenza che va da decine di watt a diversi kilowatt e in grado di resistere ad ambienti di lavoro difficili da -40℃ a +125℃. Questa flessibilità gli consente di adattarsi perfettamente a varie topologie di alimentatori switch tradizionali come flyback, forward e risonante LLC.
Attualmente, i trasformatori ad alta frequenza sono ampiamente applicati in campi chiave come adattatori di alimentazione per interruttori, alimentatori industriali/per comunicazioni, nuovi inverter di energia, caricabatterie montati su veicoli elettrici, apparecchiature mediche di fascia alta e driver LED. Sono componenti chiave indispensabili per migliorare la densità di potenza, l'affidabilità e l'efficienza energetica delle apparecchiature.
Convertitori DC-DC, alimentatori per pilotaggio LED, alimentatori inverter, alimentatori UPS
| PARTE N. | PIN TERMINALI | Dimensioni in mm (pollici) | ||||||
| A | B | C±0,5 | D±0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haoer Electronics Co., Ltd. è stata fondata nel 2008. Siamo un produttore professionale specializzato in trasformatori ad alta frequenza, dispositivi di filtraggio, induttori e altri componenti magnetici. I nostri prodotti sono ampiamente utilizzati nell'illuminazione, negli elettrodomestici, nel fotovoltaico, nei sistemi UPS, nell'elettronica automobilistica, nelle apparecchiature di comunicazione di rete, nelle periferiche per computer e in vari alimentatori a commutazione.

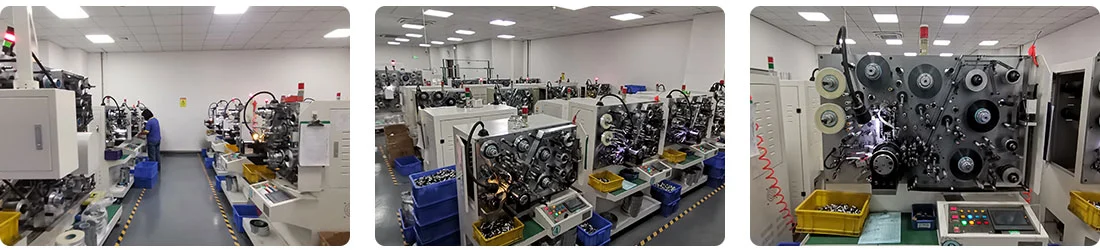

Dopo anni di sviluppo, l'azienda ha introdotto apparecchiature di produzione completamente automatizzate e vari strumenti di test ad alta precisione. Con diverse basi di produzione a Foshan, Guangdong, e una forza lavoro di oltre 1.000 dipendenti, la nostra capacità produttiva annuale di trasformatori, filtri e induttori supera i 100 milioni di unità.
Supportata da un team esperto e dinamico, l'azienda ha ottenuto le certificazioni del sistema di sicurezza e qualità CQC, UL, ISO 9000 e TS 16949. Aderendo ai principi dell'innovazione tecnologica, della qualità al primo posto, della supremazia del servizio e della cooperazione vantaggiosa per tutti, Haoer si impegna a diventare più forte e puntare all'eccellenza.
Acquirente t**5: Questo trasformatore ha un rapporto qualità prezzo estremamente elevato. L'ho usato e mi sembra molto stabile. Ne vale la pena!
Acquirente a**u: il trasformatore ad alta frequenza funziona bene, è facile da installare ed è molto stabile da usare. Lo consiglio vivamente!
Acquirente j**y: Dopo aver ricevuto il prodotto, sono rimasto soddisfatto. La qualità del trasformatore è buona e funziona stabilmente. È stata un'esperienza di acquisto molto soddisfacente!
Acquirente r**8: Il servizio è eccellente e il prezzo è ragionevole.
Cavolo dell'acquirente: il servizio clienti è estremamente paziente, il prezzo è conveniente, la qualità è buona e la consegna è veloce. Ne sono abbastanza soddisfatto!
Accettate ordini di campioni?
Sì, accettiamo ordini di campioni. I costi dei campioni e del trasporto devono essere a carico dei clienti.
Potete personalizzare i condensatori in base alle nostre esigenze?
Sì, possiamo personalizzare i condensatori in termini di capacità, imballaggio, disposizione dei pin, ecc. in base alla tua situazione specifica.
Quali sono i vostri prodotti principali?
Produciamo principalmente serie di trasformatori ad alta frequenza, serie di induttori, moduli elettronici e altri componenti elettronici.
I prodotti sono conformi agli standard di certificazione internazionali?
I nostri prodotti hanno ottenuto certificazioni come CE, RoHS e UL e soddisfano gli standard di esportazione.
