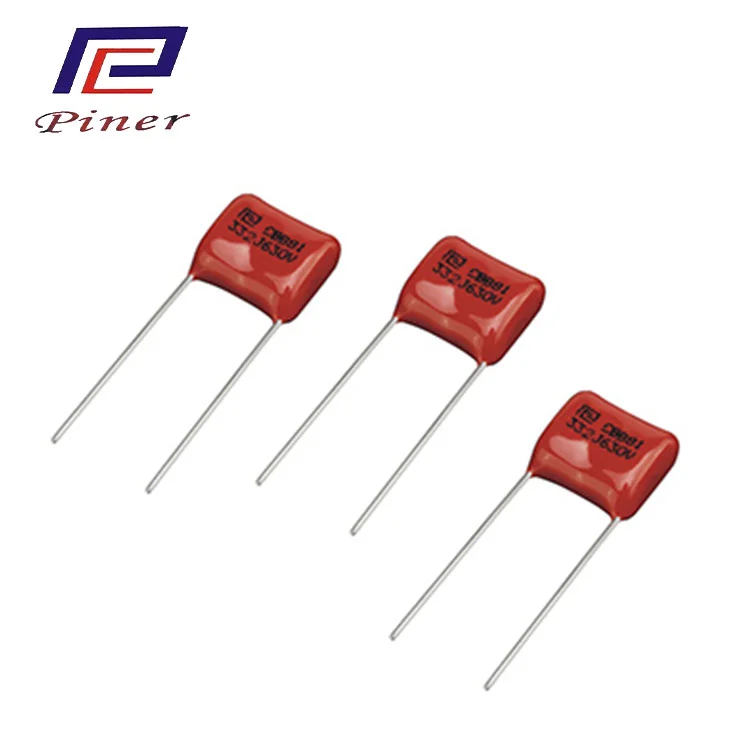

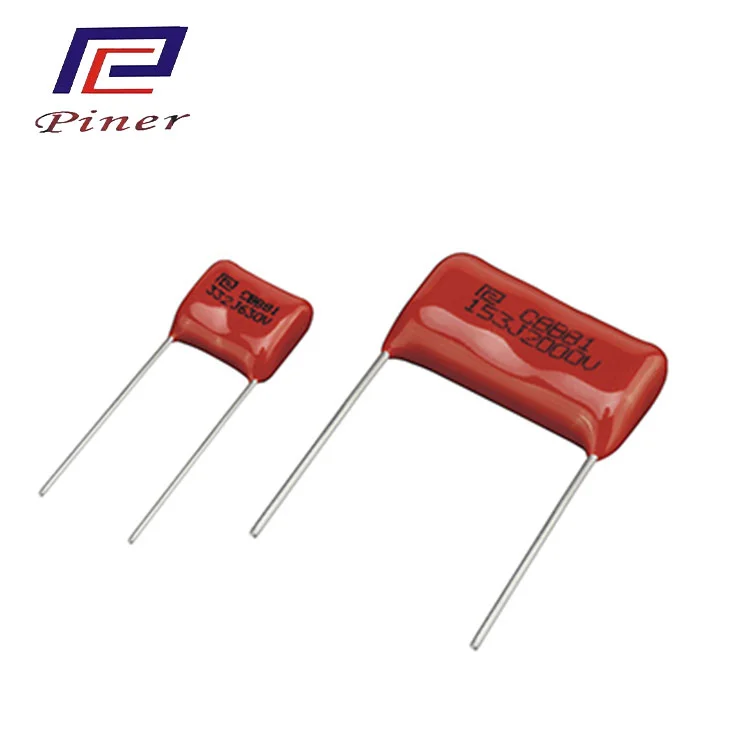

Resistenza all'alta tensione ed elevato isolamento: il materiale in polipropilene utilizzato nel condensatore a impulsi della scheda di controllo a sovracorrente elevata prodotto da Piner Factory ha un'elevata resistenza alla tensione intrinseca.
Bassa perdita (basso valore D): la tangente dell'angolo di perdita dielettrica è estremamente piccola, con conseguente minore generazione di calore alle alte frequenze e alta efficienza.
Eccellenti caratteristiche di frequenza: la capacità cambia poco con la frequenza, rendendola adatta per circuiti ad alta frequenza.
Buona stabilità della temperatura: il coefficiente di temperatura della capacità è negativo e la linearità è buona.
Elevata tolleranza alla corrente impulsiva: grazie agli elettrodi in foglio di alluminio e alla bassa ESR.
Autoriparazione: migliora l'affidabilità del funzionamento a lungo termine.
| Norma di riferimento | GB14579IEC60384-17 |
| Categoria climatica | 40/85/21 |
| Tensione nominale | 1000 V CC ~ 3000 V CC |
| Intervallo di capacità | 0,001 uF ~ 1,0 uF |
| Tolleranza di capacità | ±5%(J)±10%(K) |
| Tra i terminali Prova di tensione | 2,5 Un CC (10 s) |
| Resistenza di isolamento (a 20°C) | Tra i terminali ≥ 30000 MΩCR ≤ 0,33 uF (100 V CC 60 s) ≥7500 s CR>0,33 uF (100 Vcc 60 s) |
| Fattore di dissipazione | DF≤0,0010 (10KHz) |
Unità dimensionale: mm
| Limite nominale. | 1000 V CC | 1600 V CC | 2000 VCC | ||||||||||||
| W | H | T | P | ΦD | W | H | T | P | ΦD | W | H | T | P | ΦD | |
| 0,0022uF | 18 | 12.5 | 6.5 | 15 | 0.8 | 18 | 12.5 | 6.5 | 15 | 0.8 | 18 | 12.5 | 7 | 15 | 0.8 |
| 0,0047 uF | 18 | 14.5 | 9 | 15 | 0.8 | 18 | 12.5 | 9 | 15 | 0.8 | 18 | 15 | 9.5 | 15 | 0.8 |
| 0,0056 uF | 18 | 14 | 8.5 | 15 | 0.8 | 18 | 14 | 8.5 | 15 | 0.8 | 25 | 13.5 | 8 | 22 | 0.8 |
| 0,0068 uF | 18 | 13.5 | 7.5 | 15 | 0.8 | 18 | 13.5 | 7.5 | 15 | 0.8 | 25 | 14.1 | 8.5 | 22 | 0.8 |
| 0,0082 uF | 18 | 14 | 8.5 | 15 | 0.8 | 18 | 14 | 8.5 | 15 | 0.8 | 25 | 15 | 9 | 22 | 0.8 |
| 0,010 uF | 18 | 12 | 7 | 15 | 0.8 | 18 | 12 | 7 | 15 | 0.8 | 25 | 16.5 | 11 | 22 | 0.8 |
| 0,015 uF | 18 | 15.5 | 10 | 15 | 0.8 | 18 | 15.5 | 10 | 15 | 0.8 | 25 | 14 | 8.5 | 22 | 0.8 |
| 0,020uF | 18 | 17 | 10 | 15 | 0.8 | 18 | 17 | 10 | 15 | 0.8 | 25 | 16 | 9 | 22 | 0.8 |
| 0,022 uF | 18 | 17.5 | 10.5 | 15 | 0.8 | 18 | 17.5 | 10.5 | 15 | 0.8 | 25 | 15.5 | 10 | 22 | 0.8 |
| 0,024 uF | 18 | 18 | 10.5 | 15 | 0.8 | 18 | 18 | 10.5 | 15 | 0.8 | 25 | 17 | 9.5 | 22 | 0.8 |
| 0,027 uF | 25 | 15.5 | 8 | 22 | 0.8 | 25 | 15.5 | 8 | 22 | 0.8 | 25 | 17.5 | 10 | 22 | 0.8 |
| 0,030uF | 25 | 15.5 | 8.5 | 22 | 0.8 | 25 | 15.5 | 8.5 | 22 | 0.8 | 25 | 18.5 | 11 | 22 | 0.8 |
| 0,039 uF | 25 | 16.5 | 9.5 | 22 | 0.8 | 25 | 16.5 | 9.5 | 22 | 0.8 | 25 | 20 | 12.5 | 22 | 0.8 |
| 0,10 uF | 34 | 19 | 11.5 | 31 | 0.8 | 34 | 19 | 11.5 | 31 | 0.8 | 34 | 29 | 21.5 | 31 | 0.8 |
Nota: le dimensioni sopra indicate sono solo di riferimento. È disponibile la personalizzazione in base alle esigenze dei clienti.
A causa delle sue caratteristiche di alta tensione, alta frequenza e grande corrente, CBB81 è ampiamente utilizzato in:
Alimentatore a commutazione (SMPS): come filtro, risonatore e condensatori di assorbimento per ingresso/uscita, soprattutto in applicazioni ad alta potenza.
Inverter ad alta frequenza: supporto CC e circuiti buffer in UPS, inverter solari e convertitori di frequenza.
Alimentatore elettronico: circuiti risonanti e di correzione del fattore di potenza (PFC) in lampade fluorescenti, lampade a risparmio energetico e circuiti driver LED.
Riscaldamento elettromagnetico: circuiti di oscillazione LC nelle cucine a induzione e nelle apparecchiature di riscaldamento a induzione.
Circuito a impulsi ad alta tensione: apparecchiature laser, macchine a raggi X.
Apparecchiature audio: reti a divisione di frequenza nei sistemi audio di fascia alta, grazie alle sue caratteristiche di bassa distorsione.
Elettronica automobilistica: caricabatterie per veicoli elettrici, alimentatori di bordo, ecc.

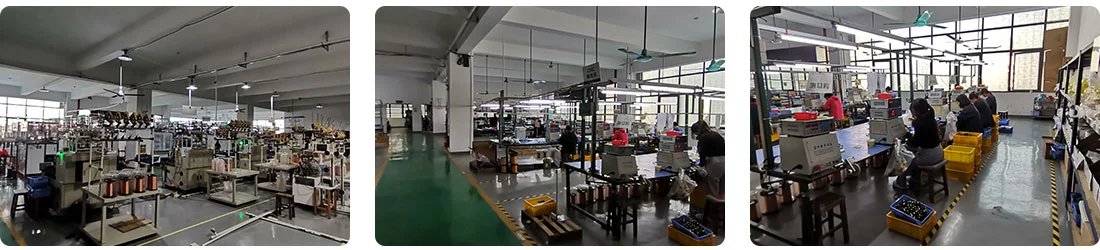

Foshan Pin'er Electronics Co., Ltd. è un produttore professionale di condensatori a film che integra sviluppo, progettazione, produzione, vendita e servizio post-vendita. L'azienda ha una superficie produttiva di oltre 3.000 metri quadrati. È specializzata nella produzione di condensatori standard di sicurezza X2, piani cottura a induzione domestica, ecc., nonché condensatori a film metallizzato.
L’azienda ha forti capacità tecniche e di ricerca e sviluppo. I suoi prodotti sono rigorosamente conformi alla certificazione del sistema di gestione della qualità ISO9001-2015. La serie di condensatori standard di sicurezza MKPX2 ha superato la certificazione UL negli Stati Uniti, la certificazione CUL in Canada, la certificazione VDE in Germania e la certificazione CQC in Cina. I prodotti dell'azienda soddisfano tutti i più recenti requisiti di protezione ambientale dell'Unione Europea e sono conformi agli standard RoHS e REACH. Siamo in grado di fornire servizi "one-stop" professionali e completi per macchine elettroniche complete in settori quali alimentatori, comunicazioni, audio e video, elettronica automobilistica, elettrodomestici e prodotti digitali, nonché nel campo dei nuovi prodotti elettronici energetici.
L'azienda dispone di dipendenti esperti e di un team di gestione professionale ed efficiente, garantendo che ogni aspetto, dalla ricerca e sviluppo alla produzione, soddisfi standard elevati. Gooder Electronics ha sempre aderito ai principi di "innovazione tecnologica, qualità innanzitutto, servizio innanzitutto e cooperazione vantaggiosa per tutti", approfondendo continuamente la propria attenzione sul campo dei componenti magnetici, sforzandosi di crescere e diventare un'impresa leader nel settore.
Utilizziamo servizi di consegna espressa internazionale (come DHL, UPS, TNT, FedEx) per la spedizione e possiamo anche offrire opzioni di trasporto aereo e marittimo in base alle vostre esigenze.
D: È possibile fornire prodotti personalizzati?
R: Sì. Possiamo adattare le specifiche del prodotto, i loghi, l'imballaggio, ecc. in base alle vostre esigenze. Fornisci progetti o requisiti specifici e valuteremo la fattibilità e offriremo una soluzione.
Domanda: come garantite la qualità del prodotto?
Risposta: Abbiamo ottenuto certificazioni come ISO9001 per il sistema di qualità. Ci sono più fasi di controllo qualità durante il processo di produzione. Possiamo fornire il rapporto di ispezione in fabbrica e supportare anche ispezioni di terze parti (come SGS).
D: È possibile fornire campioni? Come viene calcolato il costo del campione?
A: I campioni possono essere forniti. Per i prodotti standard, i campioni sono gratuiti, ma il cliente è responsabile delle spese di spedizione. I campioni personalizzati comportano un costo aggiuntivo. Il costo del campione verrà rimborsato dopo aver effettuato l'ordine di grandi quantità.
