Nella progettazione e produzione di dispositivi elettronici moderni, avete mai riscontrato situazioni in cui l'apparecchiatura si blocca improvvisamente durante i test, la trasmissione dei dati presenta errori frequenti o l'apparecchiatura audio emette un fastidioso "ronzio"? Questi problemi apparentemente complicati sono spesso legati a una minaccia invisibile: l’interferenza elettromagnetica (EMI).
Per combattere le EMI, un componente svolge il ruolo di "gatekeeper": il filtro choke di modo comune. Questo articolo ti aiuterà a comprendere le funzioni di questo componente chiave e a condividere approfondimenti pratici.

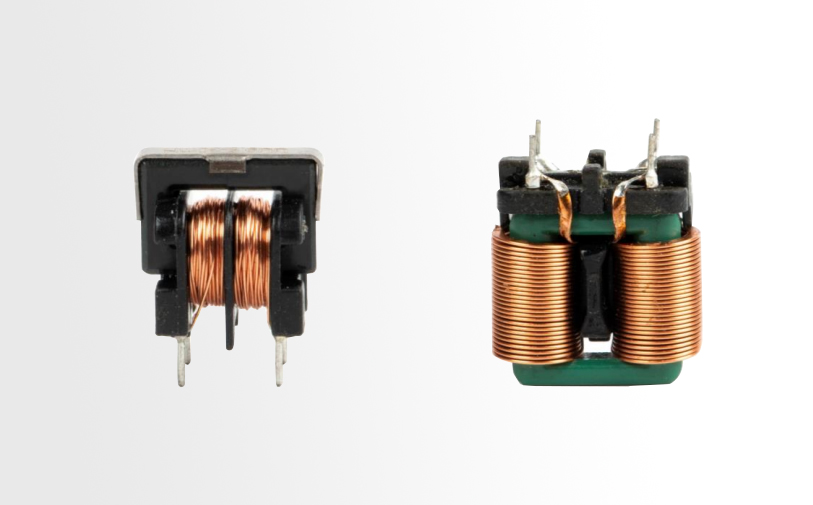

Una induttanza di modo comune ha una struttura relativamente semplice: due avvolgimenti con direzioni opposte e lo stesso numero di spire sono avvolti su un nucleo magnetico chiuso. In sostanza, funge da punto di controllo specifico per i "cattivi segnali" nel circuito.
1. Modalità comune e modalità differenziale: comprensione degli obiettivi del filtro
Per comprendere il ruolo di un'induttanza di modo comune, dobbiamo prima distinguere due tipi di rumore in un circuito:
● Interferenza in modalità differenziale: esiste tra le due linee di segnale (ad esempio, fase e neutro di un alimentatore). Le correnti di rumore fluiscono in direzioni opposte e sono generalmente causate da ondulazioni del circuito interno.
● Interferenza di modo comune: appare su entrambe le linee rispetto alla terra. Le correnti di rumore fluiscono nella stessa direzione e sono solitamente causate da radiazioni elettromagnetiche esterne o da problemi del circuito di messa a terra.
Se confrontiamo un circuito con un'autostrada, l'interferenza della modalità differenziale è come un'auto che guida nella direzione sbagliata: relativamente facile da gestire. L'interferenza di modo comune, tuttavia, è come se l'intera strada vibrasse: è più distruttiva.
La magia sta nella cancellazione e nel rinforzo del flusso magnetico.
1. Trasparente ai segnali desiderati (corrente in modalità differenziale): quando la corrente normale scorre attraverso i due avvolgimenti (uno in entrata, uno in uscita), i flussi magnetici generati nel nucleo sono opposti e si annullano a vicenda. Pertanto, l'induttanza presenta un'impedenza molto bassa rispetto ai segnali normali, che passano con poca attenuazione.
2. Blocca fortemente le interferenze (corrente di modo comune): quando appare il rumore di modo comune, le correnti in entrambi gli avvolgimenti scorrono nella stessa direzione, producendo flussi che scorrono anch'essi nella stessa direzione. I flussi si sommano, provocando un aumento drammatico dell'induttanza. L'induttanza presenta quindi un'impedenza molto elevata al rumore, assorbendolo o bloccandolo efficacemente.
Nell'era digitale di oggi, dalla comunicazione USB e dalla trasmissione HDMI ad alta definizione all'elettronica automobilistica CAN bus, le induttanze di modo comune sono essenziali ovunque siano coinvolti segnali ad alta velocità. I loro ruoli specifici includono:
1. Miglioramento della qualità del segnale: nelle interfacce come USB, Type-C e HDMI, filtrano efficacemente il rumore di modo comune ad alta frequenza, garantendo l'integrità dei dati e riducendo i tassi di errore.
2. Soppressione delle radiazioni EMC: aiuta i prodotti a superare i test EMC (compatibilità elettromagnetica). Molti prodotti non superano i test sulle emissioni irradiate durante la certificazione e l'aggiunta di un'adeguata induttanza di modo comune spesso risolve il problema.
3. Protezione dei circuiti: impedisce che scariche elettrostatiche esterne o rumore ad alta frequenza penetrino nell'apparecchiatura danneggiando i chip o causando arresti anomali del sistema.
Guangdong Haoer Electronics Co., Ltd. non solo fornisce componenti per induttori standard, ma si impegna anche a offrire soluzioni EMC complete. Se riscontri problemi con interferenze con apparecchiature, filtraggio insufficiente o vincoli di spazio, contattaci per campioni personalizzati e supporto tecnico.
-
