Nella progettazione dei circuiti, induttori e trasformatori sono componenti magnetici altamente personalizzabili. A differenza dei componenti standard disponibili in commercio, la loro progettazione deve tenere conto di molteplici parametri (induttanza, frequenza operativa, potenza nominale, dissipazione del calore, vincoli di spazio e compatibilità elettromagnetica), nonché della fattibilità della produzione, per soddisfare le esigenze specifiche del cliente.

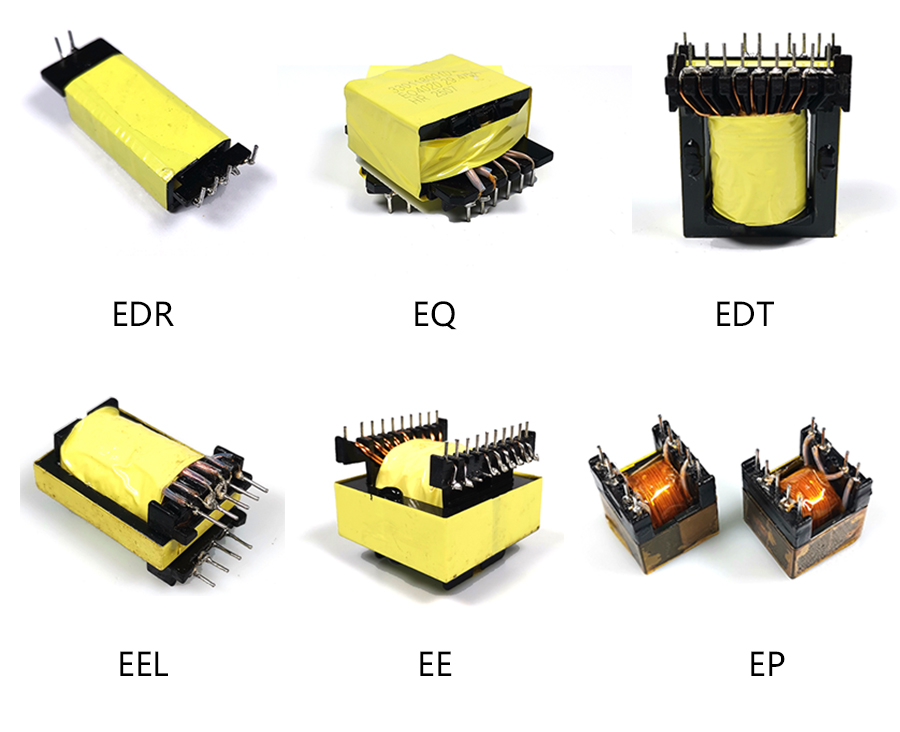

Il nucleo magnetico è il cuore di qualsiasi induttore o trasformatore. Il materiale e la geometria determinano direttamente le prestazioni del componente. Di seguito presentiamo le caratteristiche principali e le applicazioni tipiche delle forme di nucleo più comuni, basate sulla nostra esperienza inGuangdong Haoer Electronics Co., Ltd.e Foshan Pin'er Electronics Co., Ltd.
1. Mi centrale
Caratteristiche: Ampio spazio per il cavo, facile avvolgimento e connessione; ampio intervallo di frequenza e tensione, elevata potenza di uscita, buona stabilità termica.
Applicazioni: alimentatori con commutazione controllata da programma, alimentatori per display LCD, inverter UPS ad alta potenza, alimentatori per computer, lampade a risparmio energetico.
2. Nucleo E planare
Caratteristiche: Dimensioni compatte, adatte alle alte frequenze; traferro nella parte superiore della bobina per un accoppiamento stretto e basse perdite. La perdita diminuisce con l'aumento della temperatura, contribuendo a prevenire il surriscaldamento.
Applicazioni: trasformatori e induttanze di conversione di potenza, alimentatori per DVD, flash per fotocamere, apparecchiature di comunicazione e altri piccoli dispositivi elettronici.
3. Nucleo CE
Caratteristiche: buona schermatura magnetica, bassa capacità distribuita, bassa perdita di trasmissione, alta induttanza, bassa induttanza di dispersione, campo magnetico uniforme. La bobina è dotata di più pin per una facile progettazione del trasformatore multiuscita.
Applicazioni: trasformatori a banda larga, induttori, trasformatori di isolamento, trasformatori di adattamento, ampiamente utilizzati in terminali di commutazione controllati da programma e apparecchiature elettroniche di precisione.
4. Nucleo EQ
Caratteristiche: offre inoltre un'eccellente schermatura, bassa capacità distribuita, elevata induttanza e un campo uniforme, adatto per progetti multi-uscita.
Applicazioni: Trasformatori a banda larga, induttori, trasformatori di isolamento, trasformatori di alimentazione switching, reattori elettronici.
5. Nucleo ER
Caratteristiche: Posizione di accoppiamento ottimizzata; la gamba centrale rotonda facilita l'avvolgimento e fornisce una maggiore area di avvolgimento, consentendo trasformatori ad alta potenza e basse perdite.
Applicazioni: Trasformatori di alimentazione switching, trasformatori di impulsi, ballast elettronici.
6. Nucleo ETD
Caratteristiche: gamba centrale rotonda per un facile avvolgimento e ampia area finestra; buon equilibrio tra alta potenza e basse perdite. Buone prestazioni anche in termini di costi di assemblaggio, conformità alla sicurezza, schermatura EMI e standardizzazione.
Applicazioni: alimentatori a commutazione, trasformatori di trasmissione, reattori elettronici - utilizzati in elettrodomestici, telecomunicazioni, illuminazione, automazione d'ufficio, militare, apparecchiature OA, strumenti elettronici e aerospaziale.
7. Nucleo EP
Caratteristiche: Eccellente schermatura magnetica, bassa capacità distribuita, bassa perdita, alta induttanza, bassa perdita, campo uniforme; La bobina multi-pin supporta i progetti multi-output.
Applicazioni: trasformatori a banda larga, induttori, trasformatori di isolamento, trasformatori di adattamento, comuni negli interruttori controllati da programma e nell'elettronica di precisione.
8. Nucleo EFD
Caratteristiche: Bassa resistenza termica, basse perdite, elevata densità di potenza, ampia gamma di frequenze; struttura leggera e razionale, adatta al montaggio a superficie.
Applicazioni: trasformatori con dimensioni ridotte ma requisiti di potenza elevati, ad esempio strumenti di precisione, alimentatori di moduli, uscite di terminali di computer.
9. Nucleo a U
Caratteristiche: piccola deviazione di impedenza, elevata corrente di uscita, elevata induttanza, efficace soppressione delle armoniche.
Applicazioni: trasformatori di filtraggio di modo comune: ampiamente utilizzati in televisori a colori, computer, monitor e altri dispositivi elettronici.
10. Nucleo P (vaso).
Caratteristiche: dimensioni ridotte, alta impedenza, facile avvolgimento, buon equilibrio tra schermatura e dissipazione del calore.
Applicazioni: filtri portanti, sensori ad alta sensibilità, sensori ad alta efficienza, trasformatori di conversione di potenza.
11. Nucleo QP
Caratteristiche: bassa perdita, basso aumento della temperatura, buona immunità al rumore; forma ragionevole, copre un'ampia gamma di potenze (50 W‑1000 W), consente di risparmiare spazio di montaggio. Perni multipli per un facile avvolgimento, bassi costi di assemblaggio, facile da soddisfare i requisiti di sicurezza, ma più difficile da standardizzare.
Applicazioni: trasformatori di alimentazione principali, trasformatori di azionamento, induttanze di livellamento, trasformatori di alimentazione ausiliari, utilizzati principalmente in reti, telecomunicazioni, alimentatori e apparecchiature elettriche.
12. PM Nucleo
Caratteristiche: flusso di dispersione basso, bassa perdita, alta potenza, bassa capacità distribuita.
Applicazioni: trasformatori principali, trasformatori driver, spesso utilizzati nella pulizia a ultrasuoni, apparecchiature laser e altre applicazioni ad alta potenza.
13. Nucleo RM
Caratteristiche: schermatura eccellente, forte anti-interferenza, bassa perdita, bassa capacità distribuita; La bobina multi-pin consente progetti multi-uscita e montaggio ad alta densità. Tuttavia, la dissipazione del calore è relativamente scarsa e i costi di conformità alla sicurezza sono più elevati.
Applicazioni: trasformatori di potenza ausiliari, trasformatori di comando, trasformatori a banda larga, filtri portanti, filtri ad alta stabilità, ampiamente utilizzati nelle comunicazioni portanti, nelle reti, nei circuiti digitali, nella TV e negli strumenti elettronici.
Nota finale
Quanto sopra copre le caratteristiche di base e gli usi tipici di ciascuna forma di nucleo. In pratica, la scelta finale dovrebbe considerare anche la frequenza operativa, il livello di potenza, le condizioni di raffreddamento e il budget. Il nostro team di Guangdong Haoer Electronics Co., Ltd. e Foshan Pin'er Electronics Co., Ltd. può fornire soluzioni personalizzate di nuclei e componenti magnetici in base alla vostra applicazione specifica.
