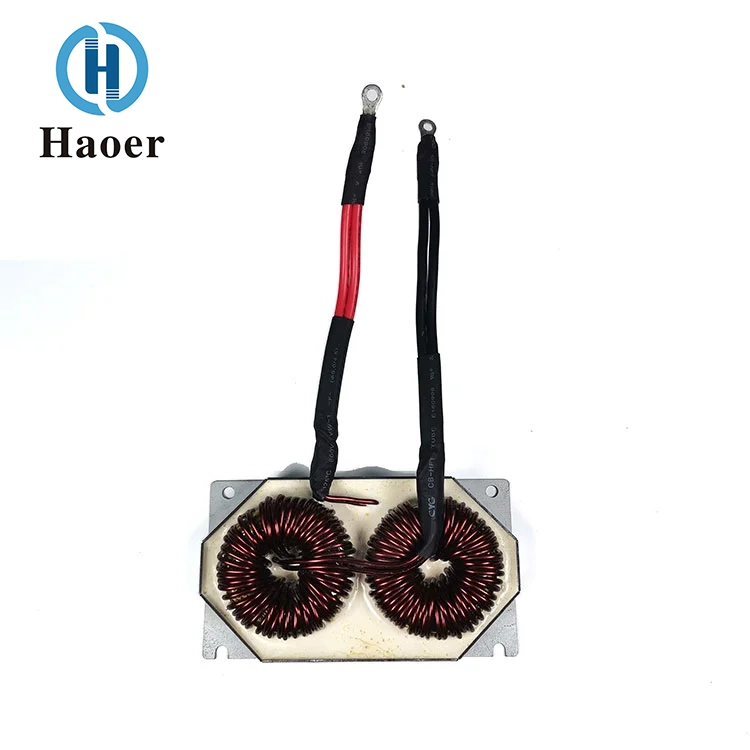

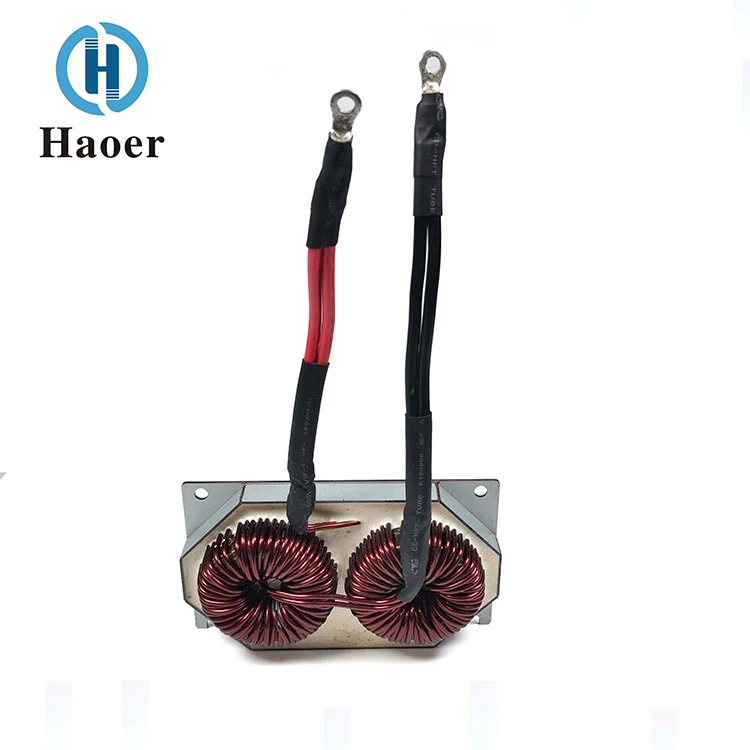

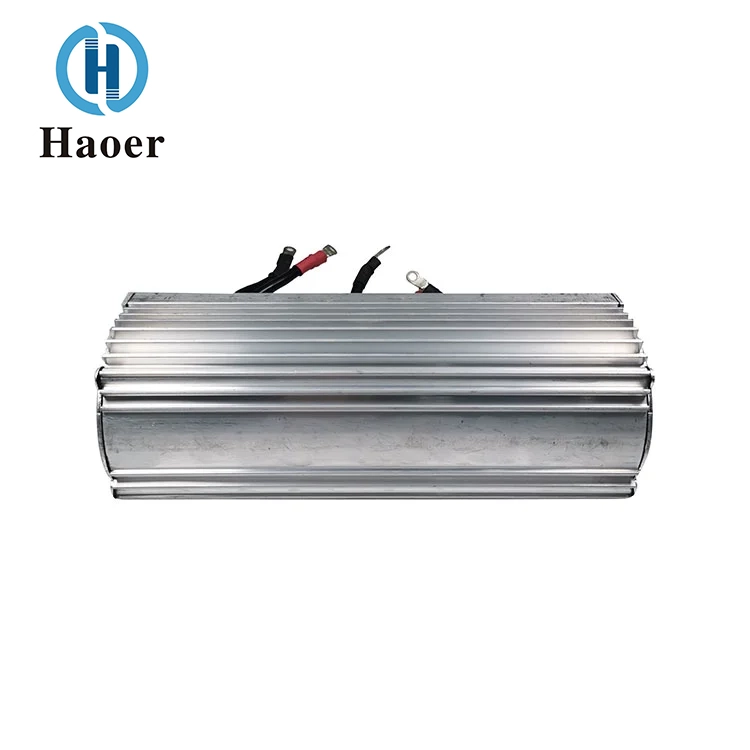

Induttore del gruppo di alimentazione dell'inverter fotovoltaico

Principio

L'induttore del gruppo di alimentazione dell'inverter fotovoltaico prodotto dal fornitore Haoer svolge tre ruoli principali nell'inverter, supportando la conversione efficiente e la connessione alla rete dell'energia fotovoltaica:

Accumulo di energia e conversione dell'energia nello stadio inverter DC-AC. L'induttore funge da componente di accumulo dell'energia. Quando il tubo di commutazione è conduttivo, immagazzina energia elettrica; quando il tubo di commutazione è spento, rilascia l'energia. Funziona insieme al ponte inverter per convertire l'elettricità CC in uscita dal pannello fotovoltaico in elettricità CA, garantendo tensione e frequenza di uscita stabili.

La corrente alternata emessa dall'inverter con filtro armonico collegato alla rete contiene armoniche ad alta frequenza. L'induttore combinato attenua i segnali armonici attraverso la funzione di filtraggio della modalità differenziale, rendendo la forma d'onda della corrente di uscita vicina a un'onda sinusoidale, soddisfacendo gli standard armonici connessi alla rete (come GB/T 14549-2008); allo stesso tempo, attraverso la funzione di induttanza di modo comune, sopprime l'interferenza di modo comune tra l'inverter e la rete, evitando che il segnale di interferenza venga rinviato al pannello fotovoltaico o alla rete.

La corrente di uscita del pannello fotovoltaico con funzioni di livellamento della corrente e stabilizzazione della tensione è fortemente influenzata dall'intensità della luce e fluttua in modo significativo. L'induttore combinato può attenuare le fluttuazioni di corrente, stabilizzare la tensione di ingresso dell'inverter, impedire che l'improvviso cambiamento di corrente causi un impatto sui dispositivi di commutazione e migliorare l'affidabilità operativa dell'inverter.

Caratteristiche

· Elevata capacità di carico della corrente di saturazione

Utilizzando nuclei in lega di ferro-silicio-alluminio/amorfa, la densità del flusso di saturazione supera quella dei tradizionali nuclei di ferrite, in grado di resistere al grande impatto istantaneo di corrente del sistema fotovoltaico (la corrente di picco può raggiungere 2-3 volte la corrente nominale) e il valore di induttanza non diminuisce in modo significativo, adatto alle caratteristiche fluttuanti dell'energia fotovoltaica.

· Ampia gamma di frequenze con basse perdite, che migliora l'efficienza dell'inverter

Le gamme di frequenza di lavoro dell'induttore del gruppo di alimentazione dell'inverter fotovoltaico vanno da 10kHz a 50kHz (la gamma di frequenza tradizionale per gli inverter fotovoltaici), con perdite del nucleo (perdita di ferro) e perdite di avvolgimento (perdite di rame) estremamente basse. L'efficienza complessiva del componente è ≥ 99%, riducendo efficacemente il consumo di energia dell'inverter e aumentando la produzione di energia della centrale fotovoltaica.

· Forte adattabilità ad ampi intervalli di temperature

L'intervallo di temperatura di funzionamento va da -40 ℃ a +125 ℃, con il coefficiente di temperatura della permeabilità magnetica ≤ ± 5%. Anche negli ambienti esterni delle centrali fotovoltaiche esposte ad alte temperature e freddo intenso, può comunque mantenere prestazioni stabili e soddisfare i requisiti di affidabilità di livello industriale.

· Anti-interferenza e conformità alla rete

La struttura di filtraggio integrata può sopprimere contemporaneamente le interferenze di modo comune/differenziale, aiutando l'inverter a ottenere la certificazione EMC per la connessione alla rete (come TUV, CE, UL) e impedendo ai segnali di interferenza di influenzare la rete elettrica e le apparecchiature circostanti.

· Il design modulare semplifica lo sviluppo degli inverter

L'integrazione di più funzioni dell'induttore riduce il numero di componenti interni e la complessità del cablaggio nell'inverter, accorcia il ciclo di sviluppo, abbassa il tasso di guasto delle apparecchiature e contemporaneamente riduce le dimensioni dell'inverter per adattarsi alla tendenza alla miniaturizzazione dei sistemi fotovoltaici.

Forza dell'azienda

Con una forte presenza industriale dal 2008, Guangdong Haoer Electronics Co., Ltd. è un produttore specializzato di componenti magnetici di precisione. I nostri prodotti principali, trasformatori ad alta frequenza, filtri e induttori, sono parte integrante di applicazioni avanzate nei settori dell'illuminazione, degli elettrodomestici, del fotovoltaico, degli UPS, dei sistemi automobilistici e delle comunicazioni di rete.

La crescita dell’azienda è caratterizzata da notevoli capacità produttive: diversi siti produttivi a Foshan, una forza lavoro che supera le 1.000 unità e un volume di produzione annuale di oltre 100 milioni di unità. Il nostro investimento nell'automazione e nei test di precisione, insieme a certificazioni come CQC, UL, ISO 9000 e TS 16949, riflette la nostra dedizione all'eccellenza.

Guidata dai principi di innovazione, leadership di qualità e successo collaborativo, Haoer continua a rafforzare la propria esperienza e a contribuire alle esigenze in evoluzione del settore elettronico globale.

Certificato

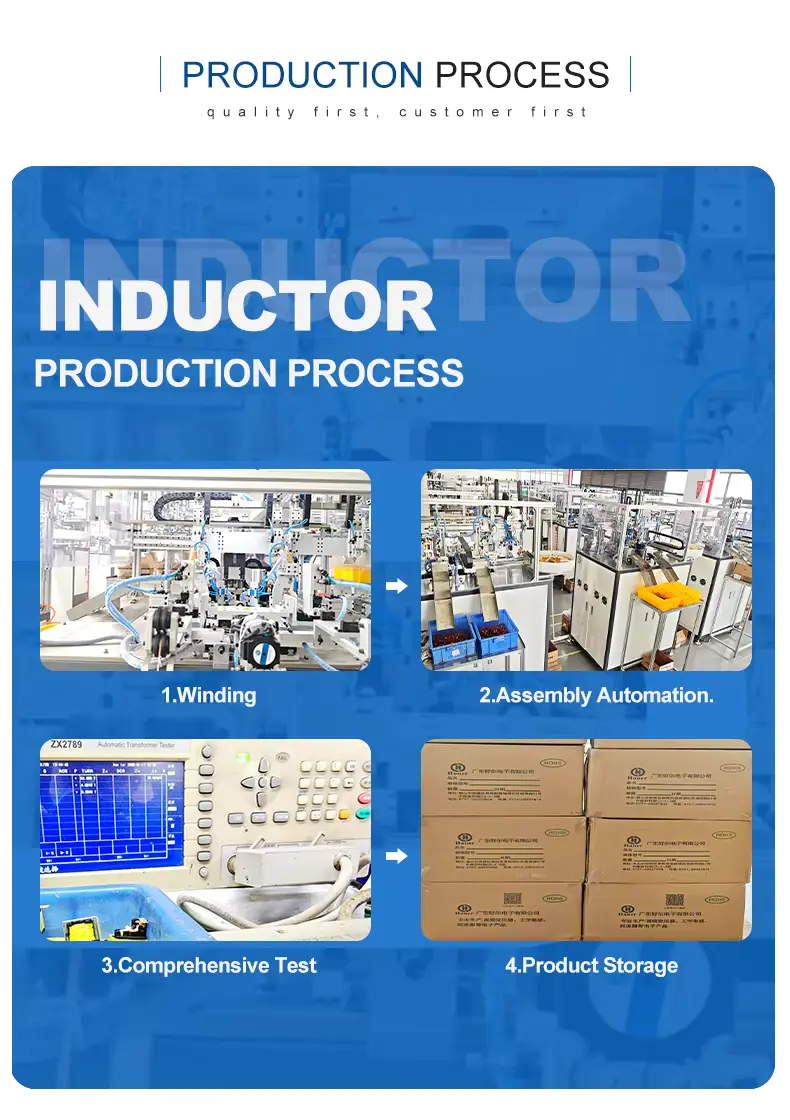

PROCESSO DI PRODUZIONE DEGLI INDUTTORI

1.Winding

2.Automazione dell'assemblaggio.

3.Test completo

4. Conservazione del prodotto

Logistica

Il pacco verrà inviato tramite i principali corrieri (come DHL, UPS, TNT, FedEx, ecc.) E possiamo anche organizzare il trasporto aereo o marittimo in base alle tue esigenze.

Domande frequenti

1. Quali sono i principali tipi di condensatori prodotti dalla vostra fabbrica?

La nostra azienda produce film metallizzati, condensatori a film di nuova energia, trasformatori ad alta frequenza, filtri, bobine di induttanza.

2. L'induttore del gruppo di alimentazione dell'inverter fotovoltaico è conforme agli standard internazionali?

Sì, i nostri prodotti soddisfano gli standard internazionali IS09001-2015, UL, CUL, VDE e CQC. I prodotti dell'azienda soddisfano i più recenti requisiti ambientali dell'UE e soddisfano gli standard delle direttive RoHs e REACH.

3. Come posso ottenere un preventivo?

Puoi inviare una richiesta di offerta sul nostro sito web internazionale indicando il tipo di prodotto, la quantità e altri requisiti. Il nostro team risponderà alla tua offerta il prima possibile.
