I trasformatori ad alta frequenza sono ormai una parte vitale dei moderni dispositivi elettronici. In qualità di produttori di trasformatori di potenza, noi:Guangdong Haoer Electronics Co., Ltd.e Foshan Pin'er Electronics Co., Ltd. - conoscono la loro importanza negli adattatori di alimentazione, nei caricabatterie e nei nuovi sistemi energetici. Rispetto ai trasformatori di frequenza di linea vecchio stile, quelli ad alta frequenza sono molto più piccoli e molto più efficienti. Ma perché? Analizziamolo in termini semplici: come funzionano, quali materiali utilizzano e come sono progettati.
Funzionano tramite induzione elettromagnetica, lo stesso principio di base di qualsiasi trasformatore. La legge di Faraday afferma che la tensione di uscita è correlata al rapporto spire delle bobine. Ma la chiave è che il flusso magnetico del nucleo cambia nel tempo. I trasformatori tradizionali funzionano a 50 Hz o 60 Hz: è un processo lento. I trasformatori ad alta frequenza funzionano a decine di kHz o addirittura MHz. Maggiore è la frequenza, maggiore è il numero di variazioni del flusso magnetico al secondo. Ciò significa che possiamo utilizzare un nucleo molto più piccolo per fornire la stessa potenza. Questa è la vera fisica dietro la riduzione delle dimensioni.
Si tratta di una regola semplice: l'area centrale necessaria è inversamente proporzionale alla radice quadrata della frequenza. Ad esempio, se aumentiamo la frequenza da 50Hz a 100kHz, l’area centrale può ridursi di decine di volte. Quindi, a parità di potenza, il nucleo e gli avvolgimenti in rame diventano minuscoli. Un ingombrante trasformatore tradizionale potrebbe pesare diversi chilogrammi, mentre uno ad alta frequenza per lo stesso lavoro può pesare solo poche centinaia di grammi. Ciò consente di risparmiare materiale e lo rende perfetto per gadget compatti, come caricabatterie per telefoni o driver LED.

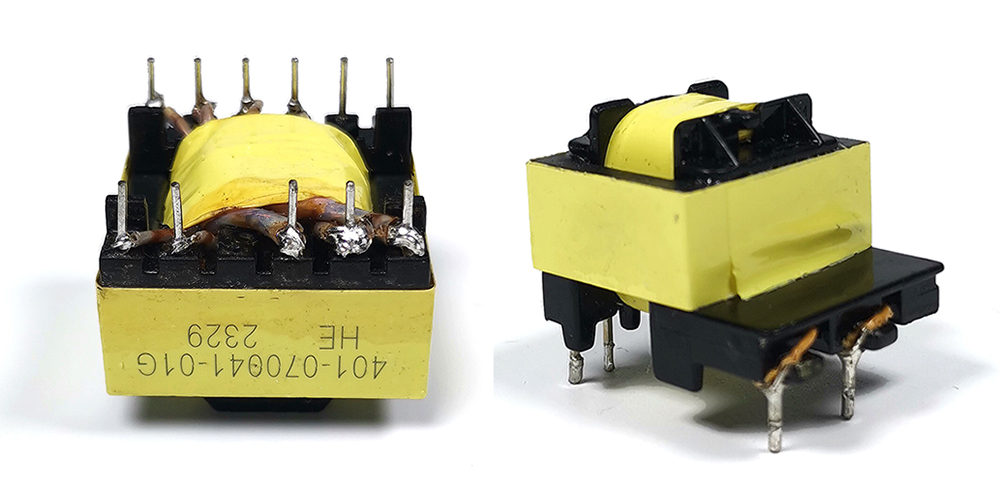

Per far sì che funzioni, utilizziamo nuclei di ferrite. La ferrite ha un'elevata permeabilità magnetica e un'elevata resistenza elettrica, quindi riduce le perdite per correnti parassite e rimane stabile alle alte frequenze. Miglioriamo anche il design delle bobine con avvolgimenti multistrato o strutture di trasformatori planari per risparmiare ancora più spazio. Nei nostri stabilimenti utilizziamo avvolgimenti di precisione automatizzati per garantire che questi minuscoli trasformatori siano ancora altamente affidabili.
L’efficienza è un altro grande vantaggio. I nostri trasformatori ad alta frequenza raggiungono spesso un'efficienza superiore al 90%, mentre quelli tradizionali sono solitamente intorno all'80%. Perché?
● Perdite nel nucleo e nel rame inferiori:La perdita del nucleo aumenta con la frequenza, ma utilizziamo materiali in ferrite a bassa perdita per tenerla sotto controllo. E poiché una frequenza più elevata significa meno giri, la perdita di rame (perdita di resistenza negli avvolgimenti) diminuisce in modo significativo.
● Commutazione rapida con tecnologia soft-switching:Accoppiamo questi trasformatori con semiconduttori moderni come MOSFET o IGBT e utilizziamo tecniche di commutazione graduale per ridurre gli sprechi di energia durante la commutazione. Meno rifiuti significano meno calore.
● Migliore gestione del calore:La dimensione più piccola aiuta anche con il raffreddamento. Aggiungiamo l'invasatura e progetti termici intelligenti in modo che i trasformatori rimangano efficienti anche in ambienti caldi.
I trasformatori ad alta frequenza sono ovunque: negli alimentatori a commutazione, negli inverter solari, nei caricabatterie per veicoli elettrici e altro ancora. Prendiamo i caricabatterie veloci per smartphone: con i nostri trasformatori il caricabatterie può avere un terzo delle dimensioni di uno vecchio stile, mentre l'efficienza supera il 95%. Ciò significa una ricarica più rapida e un minor spreco di energia.
Con la diffusione dei nuovi semiconduttori ad ampio gap di banda come il GaN (nitruro di gallio), possiamo spingere le frequenze ancora più in alto. Ciò porterà a trasformatori ancora più piccoli e ancora più efficienti. A Guangdong Haoer e Foshan Pin'er continuiamo a migliorare materiali e processi di produzione per offrire soluzioni ecologiche ad alte prestazioni. Riteniamo che i trasformatori ad alta frequenza continueranno a supportare dispositivi elettronici più leggeri, più intelligenti e più ecologici.
Per riassumere:
I trasformatori ad alta frequenza raggiungono sia dimensioni più piccole che efficienza più elevata semplicemente operando a frequenze molto più elevate. È un ottimo esempio di come la teoria elettromagnetica, la scienza dei materiali e l'ingegneria intelligente si uniscono. AGuangdong Haoer Electronics Co., Ltd.e Foshan Pin'er Electronics Co., Ltd., ci concentriamo sulla produzione di precisione per soddisfare gli standard più elevati. Con l’avanzare della tecnologia, questi trasformatori svolgeranno un ruolo ancora più importante nell’energia verde e nella vita intelligente.
