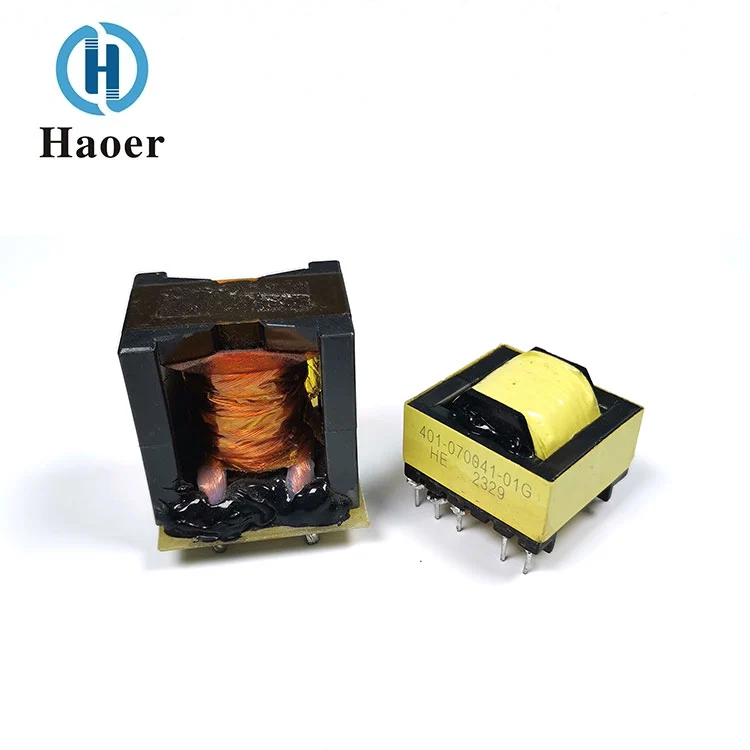

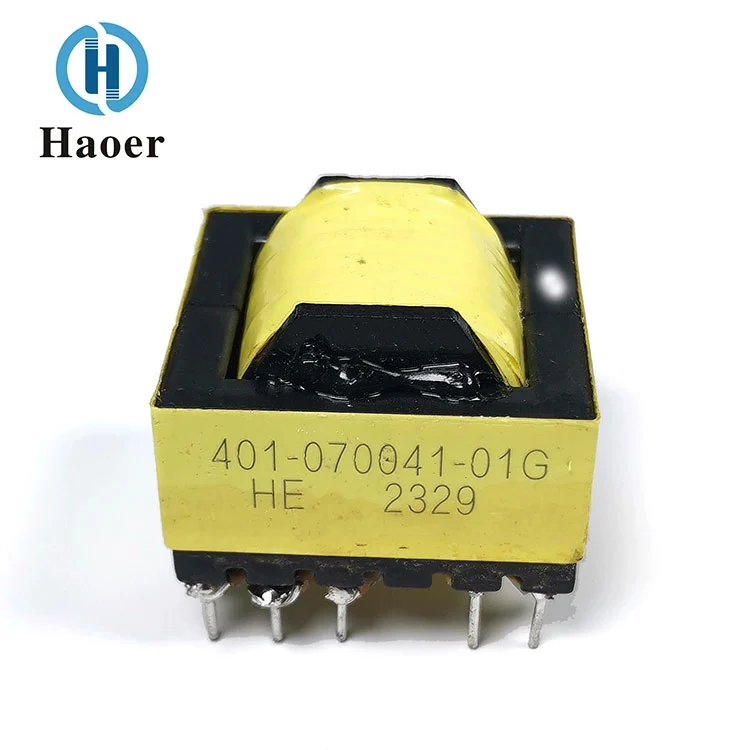

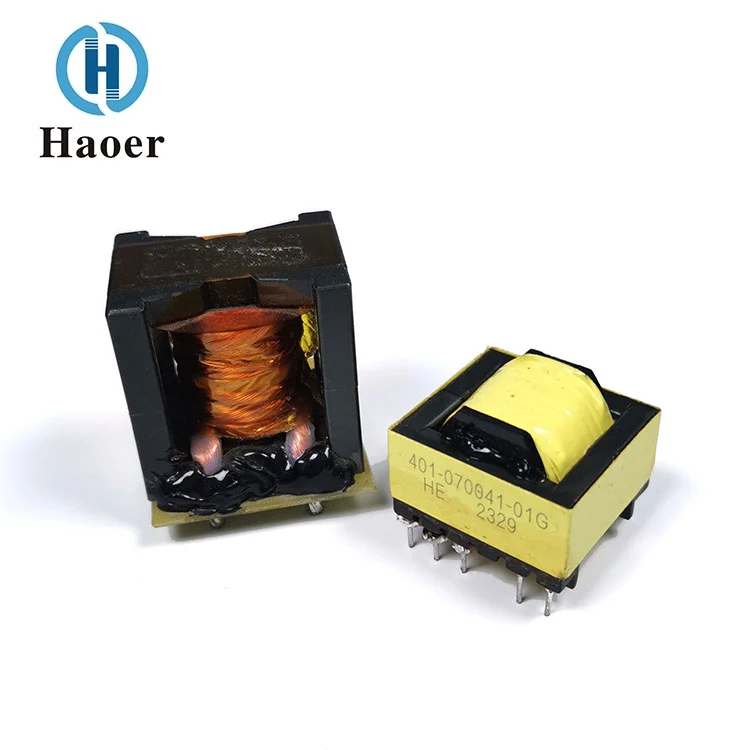

Durante la progettazione del trasformatore ad alta frequenza dell'alimentatore per PC, il produttore di Haoer si è concentrato sull'elevata densità di potenza, sul basso aumento della temperatura e sull'affidabilità a lungo termine. Attraverso un rigoroso isolamento elettrico e l'ottimizzazione della dissipazione del calore, garantisce un'alimentazione continua, stabile e pura per l'hardware principale come CPU e schede grafiche ed è un componente chiave per raggiungere gli obiettivi di alimentatori per PC efficienti, silenziosi e miniaturizzati.

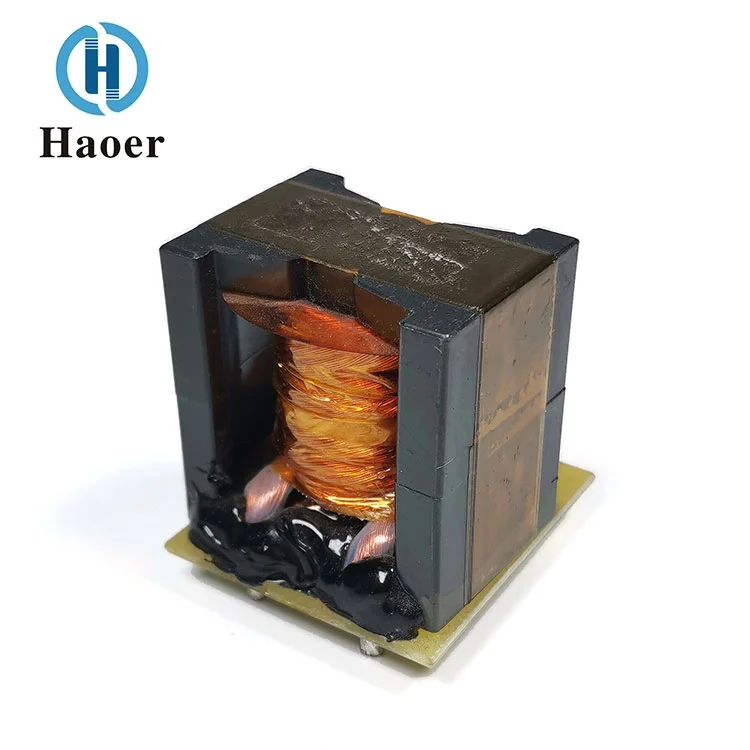

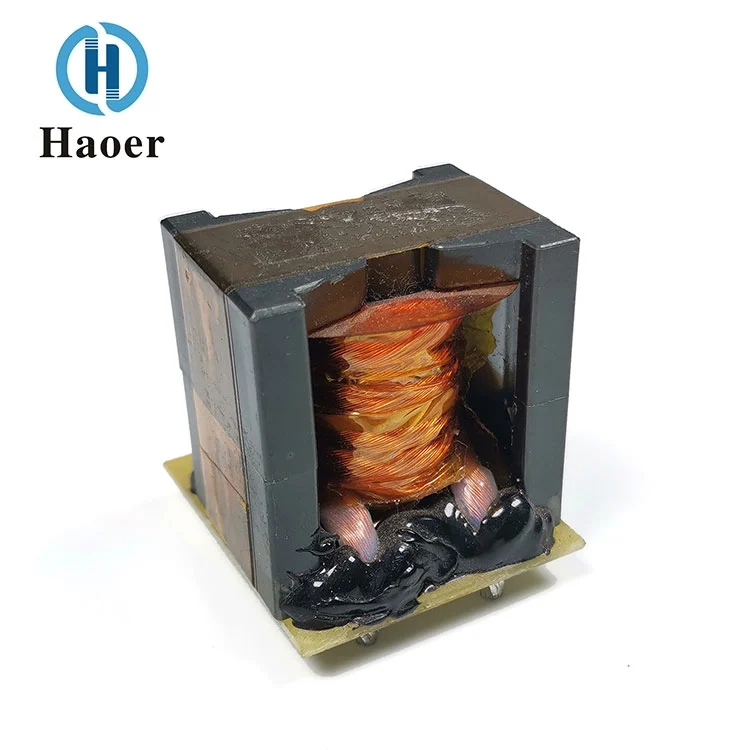

1. Il nucleo magnetico dei trasformatori della serie ER ha solitamente una struttura a forma di E o simile, con un pilastro centrale circolare. Questa forma migliora la posizione di accoppiamento, facilita l'avvolgimento e aumenta l'area di avvolgimento, il che è vantaggioso per la progettazione di trasformatori con elevata potenza e bassa induttanza di dispersione.

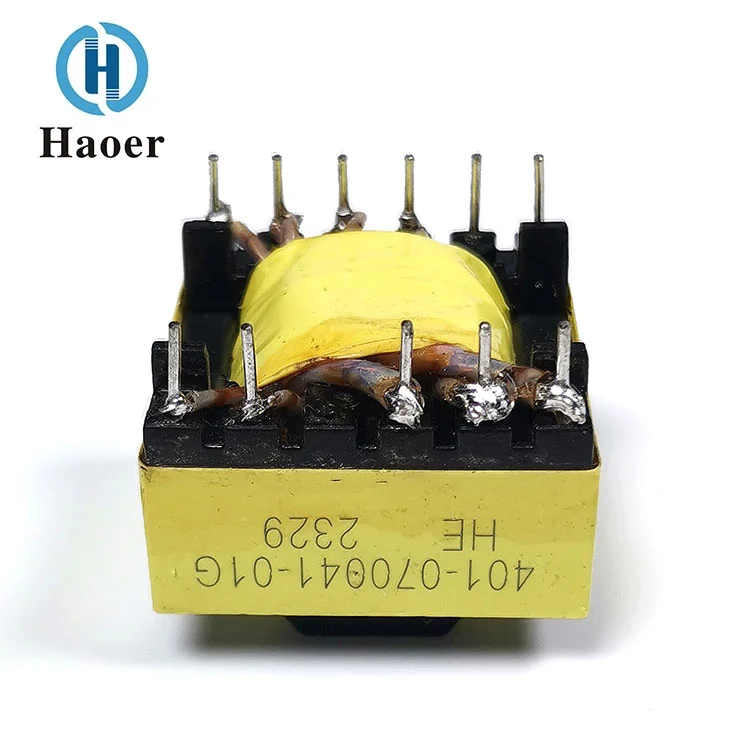

2. Lo scheletro di alcuni trasformatori della serie ER è dotato di connettori multipli, che facilitano la progettazione di trasformatori di uscita multipli e possono soddisfare le esigenze di circuiti diversi per tensioni e correnti di uscita multiple.
3. Caratteristiche prestazionali dei trasformatori della serie ER: basse perdite, elevata potenza di uscita, ampia frequenza operativa, basso aumento di temperatura, prestazioni stabili.
4. L'ambito di applicazione dei trasformatori della serie ER riguarda gli alimentatori a commutazione, le apparecchiature di comunicazione, l'elettronica di consumo e le apparecchiature industriali.
Le caratteristiche di avvolgimento facile, alta efficienza, grande potenza e alta affidabilità.
ER28/ER35/ER39/ER40/ER42/ER49
Applicato a convertitori CA/CC, alimentatori per PC, alimentatori LLC, alimentatori per comunicazioni, ecc.
| PARTE N. | PIN TERMINALI | Dimensioni in mm (pollici) | TIPO | |||||
| A | B | C±0,5 | D±0,5 | E | F | |||
| ER-25.5 | 8 | 19.5 | 19.7 | 12.5 | 4 | 5 | 25.5 | V |
| ER28 | 12 | 30.5 | 23 | 17.5 | 4 | 5 | 31 | V |
| ER28 | 12 | 23.1 | 28.2 | 25 | 4 | 5 | 29.1 | H |
| ERL28 | 12 | 36 | 27 | 20 | 4 | 5 | 30 | V |
| ERL28 | 12 | 26.3 | 37.1 | 30 | 4 | 5 | 30.2 | H |
| ER33 | 14 | 37.5 | 28 | 22.5 | 4 | 5 | 36 | V |
| ERL35 | 14 | 43.5 | 28 | 22.5 | 4 | 5 | 35.5 | V |
| ERL35 | 16 | 29.1 | 40.3 | 35.4 | 4 | 5 | 40.3 | H |
| ERL39 | 16 | 46 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ERL39 | 16 | 33 | 41.5 | 30.85 | 4 | 5 | 42.3 | H |
| ER40 | 16 | 48 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ER4215 | 14 | 45.5 | 30 | 25 | 5 | 5 | 42 | V |
| ER4220 | 14 | 44 | 37.5 | 36 | 5 | 5 | 42 | V |
