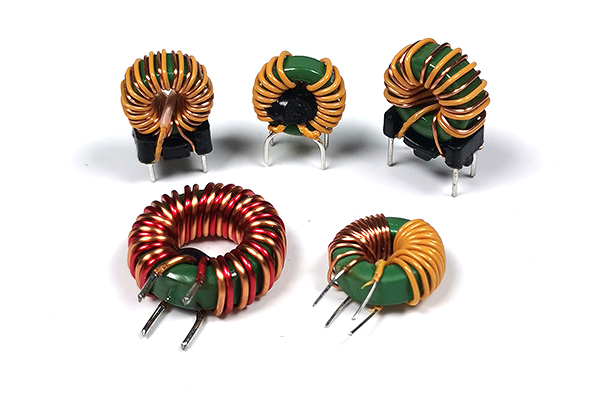

1. Materiale del nucleo: induttore differenziale della bobina ad anello magnetico in ferro-silicio-alluminio cinese di alta qualità di Haoer Electronics composto da polvere di lega di ferro-silicio-alluminio (Fe-Si-Al), ottimizzato per stabilità alle alte temperature, bassa perdita di nucleo ed eccellente permeabilità magnetica in applicazioni ad alta frequenza.
2. Costruzione della bobina: filo di rame o alluminio avvolto con precisione con strati isolati, che garantisce perdite minime di correnti parassite e un efficiente accumulo di energia.
3. Incapsulamento: robusto involucro in resina epossidica o plastica ignifuga (conforme a UL94 V-0) per durata meccanica, resistenza all'umidità e resilienza termica.
| Marca | HAOER |
| Tipo | Induttore (serie ferro-silicio-alluminio) |
| Frequenza operativa | 8khz~1M KHZ |
| Potenza in uscita | 0,05 A~2000 A |
| Temperatura operativa | -40°C~ +125°C |
| Temperatura di conservazione | -25°C~ +85°C |
| Umidità di stoccaggio | 30%~95% |
| Applicazione | Induttanza CA, induttanza di uscita, dispositivo filtro di linea, circuito di correzione del fattore di potenza, ecc |

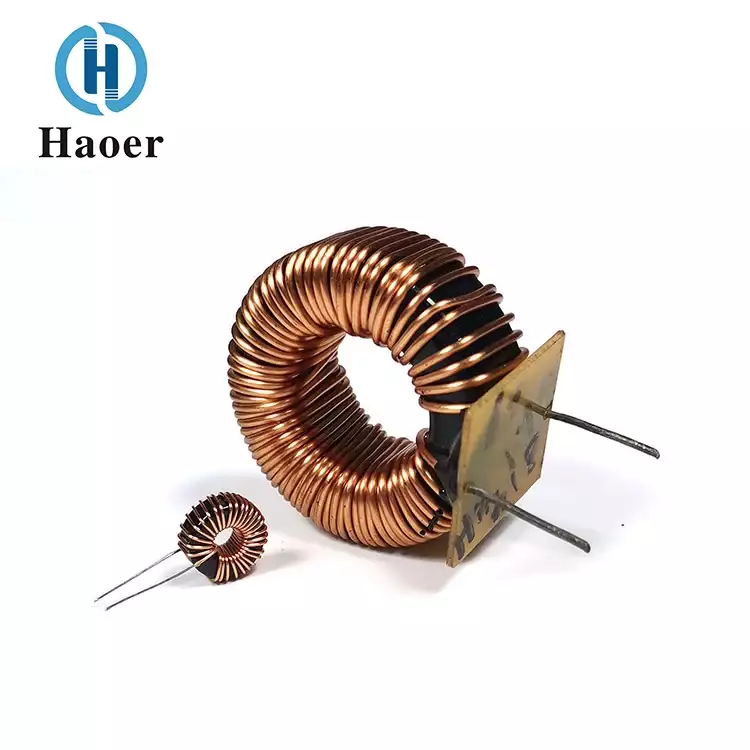

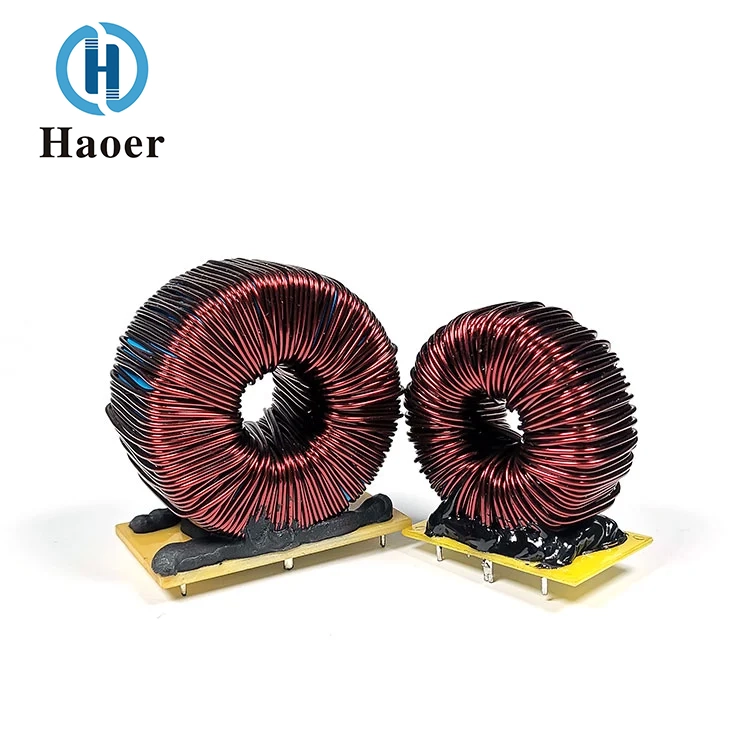

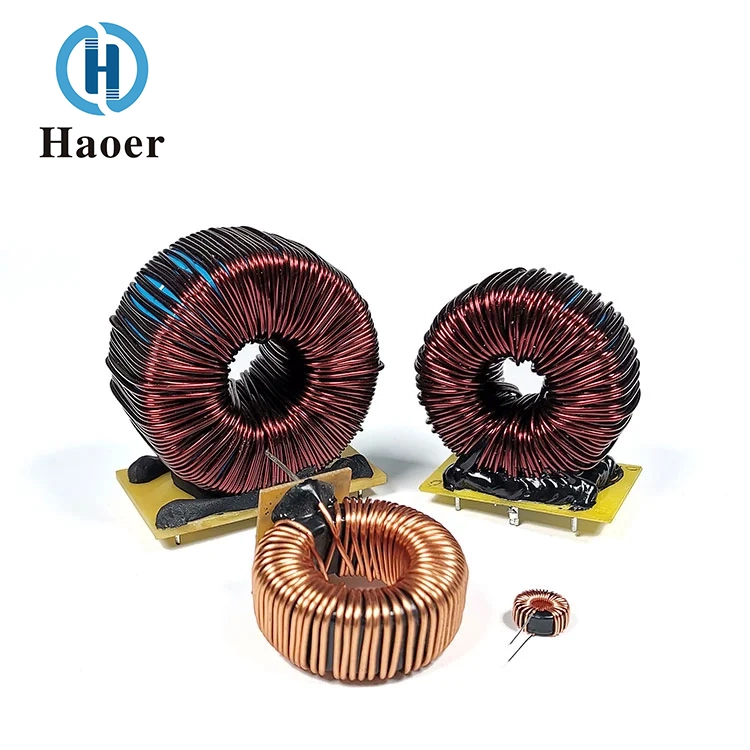

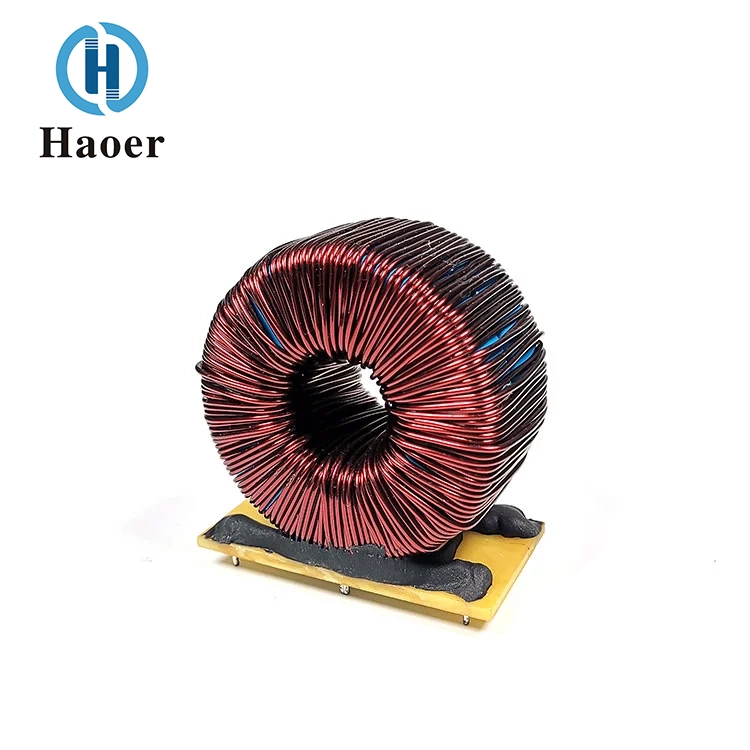

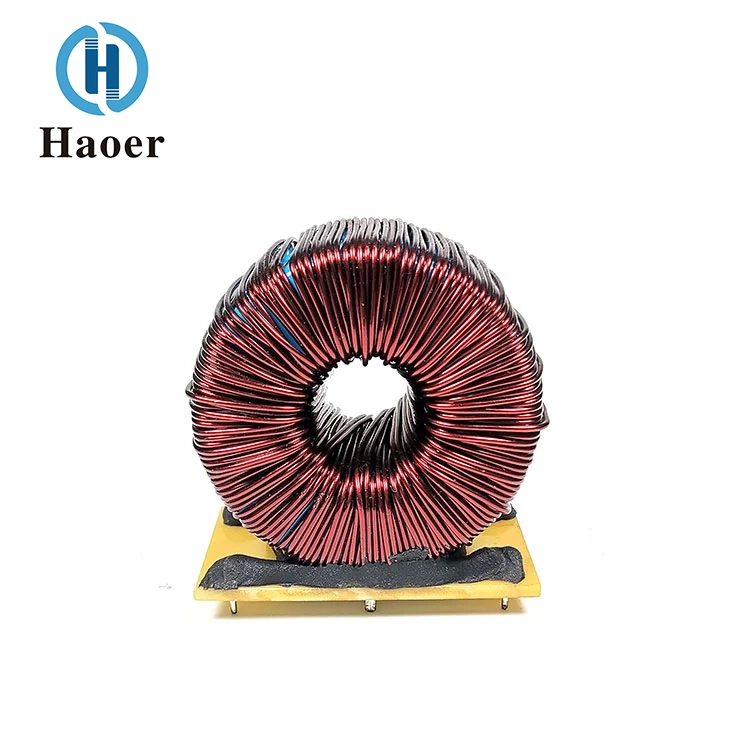

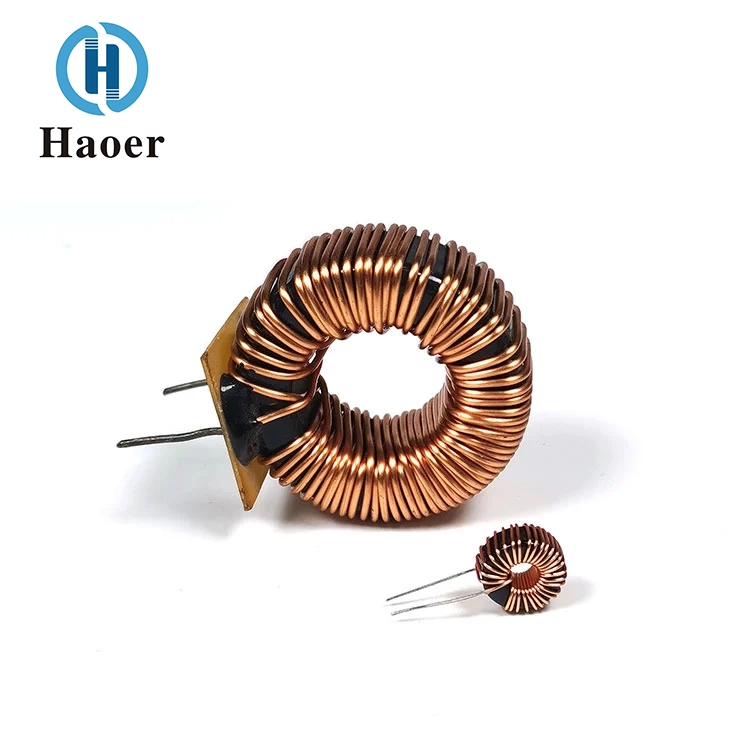

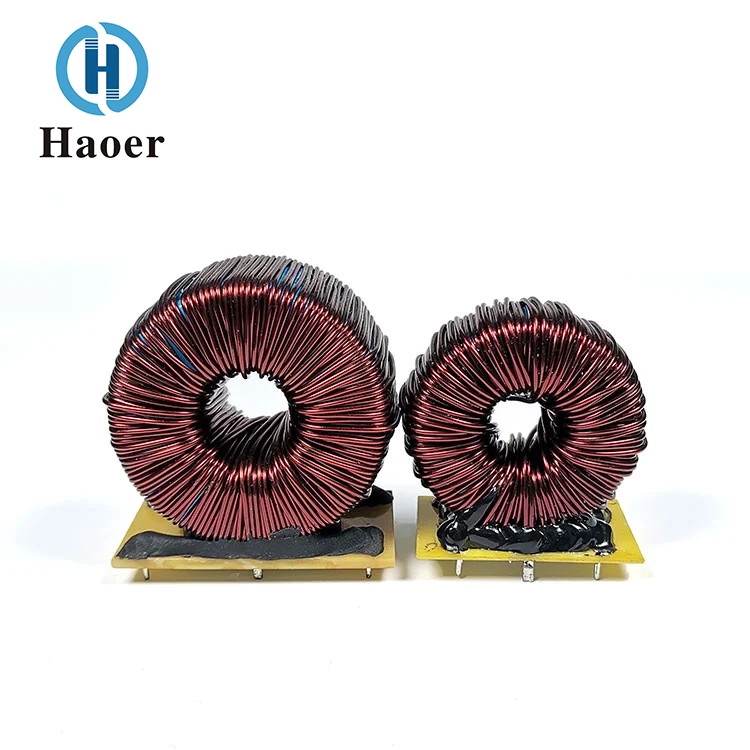

L'induttore differenziale della bobina ad anello magnetico ferro-silicio-alluminio è realizzato pressando e sinterizzando polvere di lega magnetica morbida ternaria ferro-silicio-alluminio. È il principale portatore di prestazioni del componente. La lega ferro-silicio-alluminio combina l'elevata densità del flusso di saturazione del nucleo in polvere di ferro e le caratteristiche di bassa perdita della ferrite. La sua permeabilità magnetica è stabile e il coefficiente di temperatura è basso, garantendo la stabilità del valore di induttanza in un ampio intervallo di temperatura e frequenza. L'anello magnetico è una struttura chiusa che può massimizzare la concentrazione del campo magnetico, ridurre le perdite magnetiche e minimizzare le interferenze elettromagnetiche sui componenti circostanti.
Utilizza filo di rame smaltato privo di ossigeno di elevata purezza. L'avvolgimento è avvolto in modo uniforme e denso sulla superficie dell'anello magnetico e le due estremità dell'avvolgimento sono collegate a terminali di collegamento simmetrici. Quando la cor Il diametro del filo e il numero di spire sono progettati con precisione in base al valore di induttanza target e al fabbisogno di corrente nominale.
Non viene generato rumore quando si opera a frequenze diverse; eccellente capacità di polarizzazione DC con buona stabilità.
La densità del flusso magnetico di saturazione del nucleo magnetico di ferro-silicio-alluminio può raggiungere 1,05 T, che è superiore a quella della normale ferrite di manganese-zinco. Ha eccellenti prestazioni di polarizzazione anti-cc. Nelle condizioni di elaborazione dell'impilamento in corrente continua di grande corrente, il valore di induttanza non diminuirà bruscamente, rendendolo adatto a sistemi di alimentazione con grande corrente come pile di ricarica e inverter.
La gamma di frequenza di lavoro dell'induttore differenziale con bobina magnetica in ferro-silicio-alluminio è compresa tra 8 kHz e 1 MHz. La perdita del nucleo è bassa, riducendo efficacemente l'aumento di temperatura dei componenti e migliorando l'efficienza di conversione energetica del circuito.
Il coefficiente di permeabilità magnetica del nucleo magnetico ferro-silicio-alluminio è basso. Nell'ampio intervallo di temperature compreso tra -40 ℃ e +125 ℃, il tasso di variazione del valore di induttanza è inferiore a ±10%, rendendolo adatto ad ambienti con temperature difficili come quelli di tipo industriale e automobilistico.
La struttura ad anello magnetico chiuso riduce significativamente la radiazione del campo magnetico. Rispetto all'induttore a I-beam a forma aperta, provoca meno interferenze con i componenti sensibili circostanti e non richiede coperture schermanti aggiuntive, semplificando il layout del circuito.
Il nucleo magnetico in lega è resistente alle vibrazioni e alla corrosione. L'avvolgimento è strettamente integrato al nucleo magnetico, senza alcun rischio di allentamento. Può funzionare stabilmente per lungo tempo in ambienti ad alte vibrazioni e ad alta umidità.
Il diametro esterno varia da 6 mm a 60 mm.
Induttori CA, induttori di uscita, filtri di linea, circuiti di correzione del fattore di potenza, ecc.
Guangdong Haoer Electronics Co., Ltd., fondata nel 2008, è un produttore leader di componenti magnetici tra cui trasformatori ad alta frequenza, filtri e induttori. I nostri prodotti servono un'ampia gamma di settori quali illuminazione, elettrodomestici, fotovoltaico, UPS, elettronica automobilistica e apparecchiature di comunicazione.

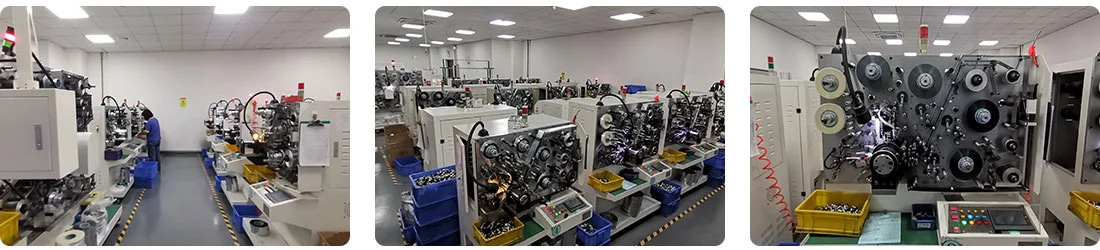

Con molteplici basi di produzione a Foshan, Guangdong, e una forza lavoro di oltre 1.000 dipendenti, sfruttiamo linee di produzione completamente automatizzate e strumenti di test avanzati per raggiungere una produzione annua superiore a 100 milioni di unità. L'azienda possiede le certificazioni CQC, UL, ISO 9000 e TS 16949, a sottolineare il nostro impegno per la qualità e la sicurezza.
Guidata da un team qualificato e guidata dall'innovazione, dall'eccellenza della qualità e dalla collaborazione incentrata sul cliente, Haoer si impegna a fornire valore superiore e a promuovere la crescita reciproca con partner in tutto il mondo.
1.Winding
2.Automazione dell'assemblaggio.
3.Test completo
4. Conservazione del prodotto
