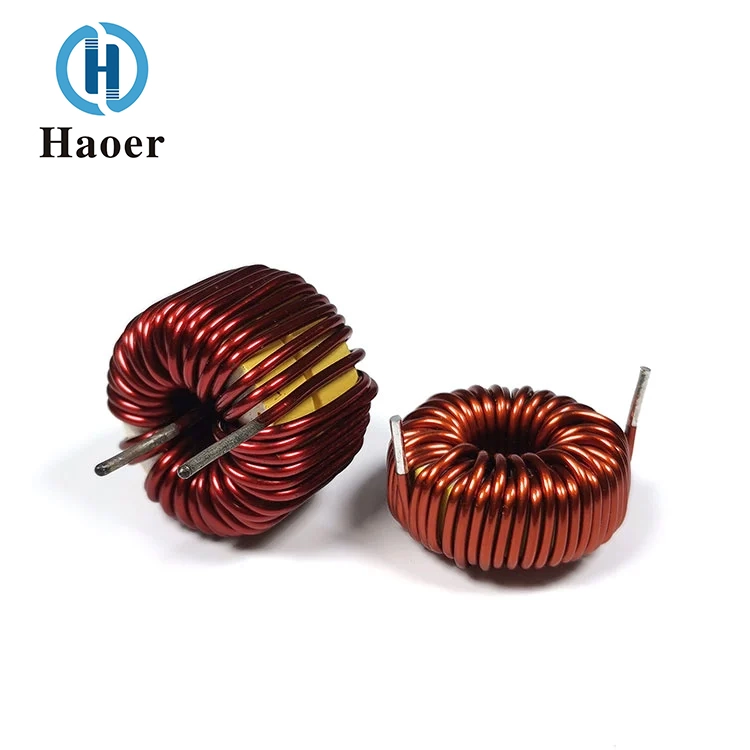

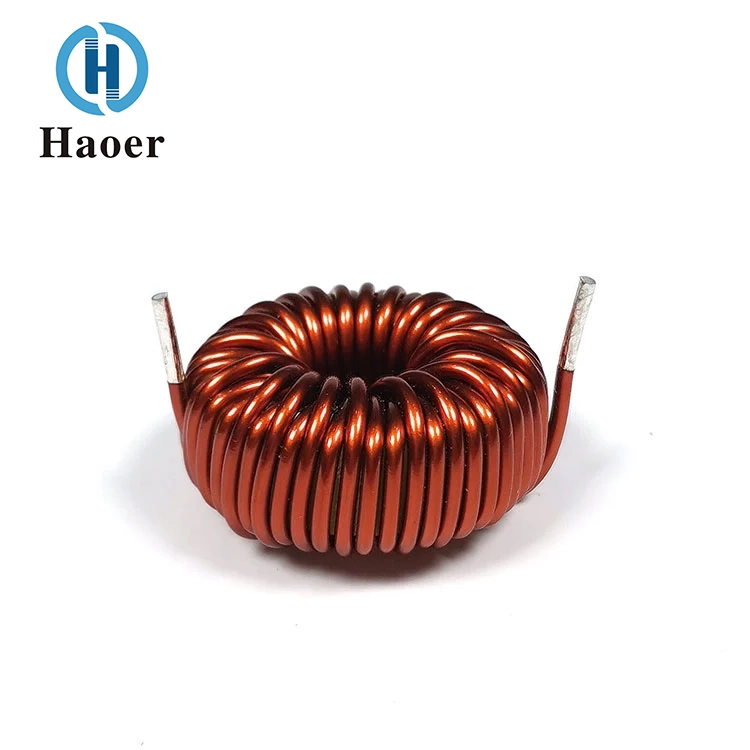

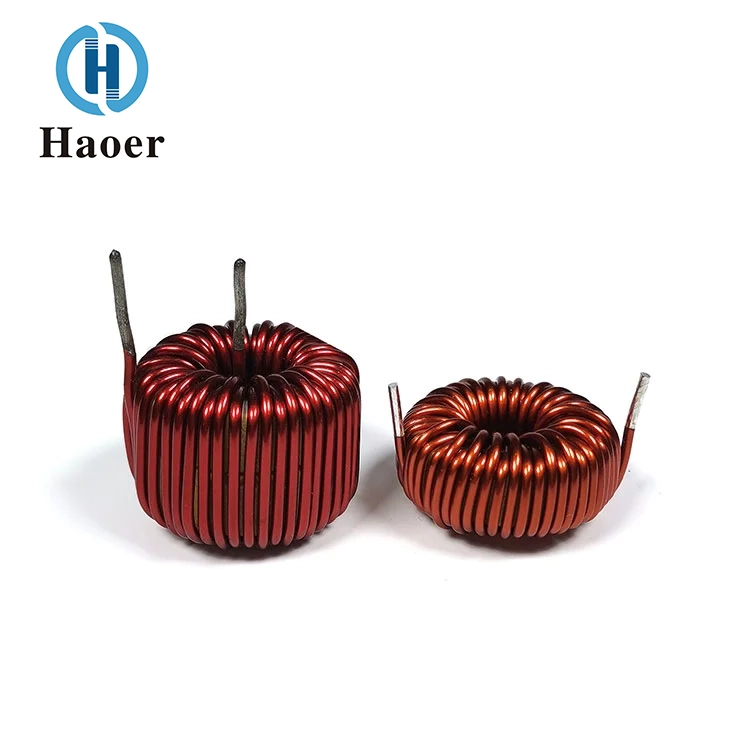

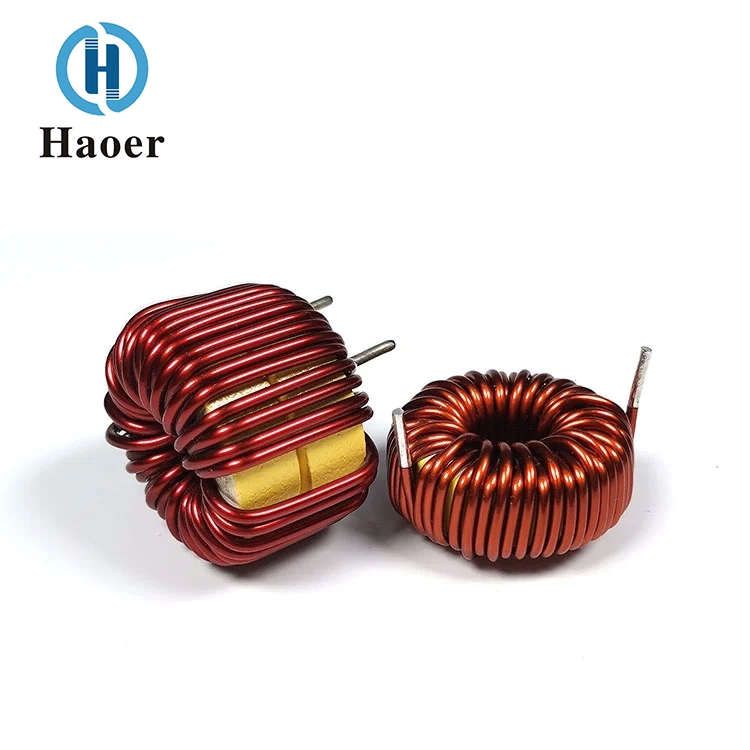

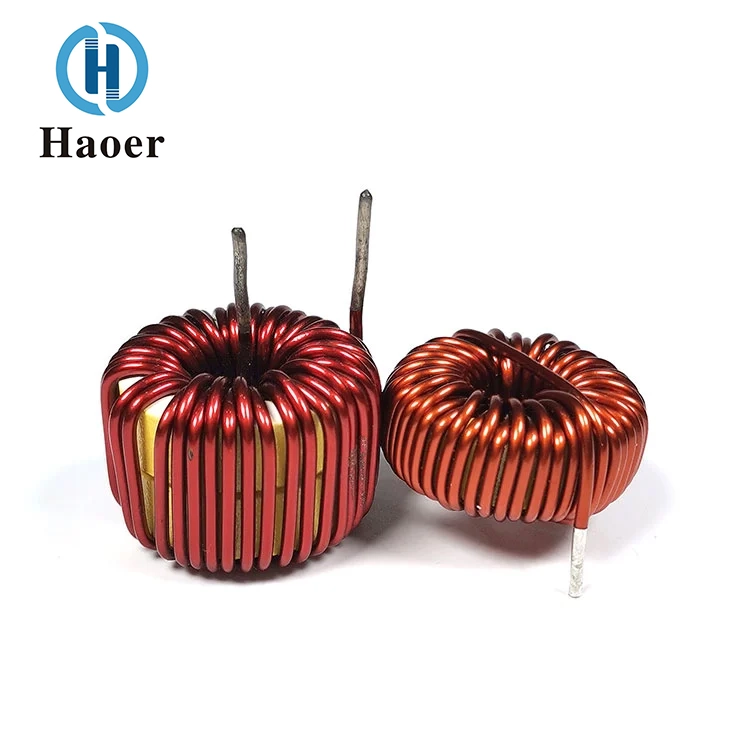

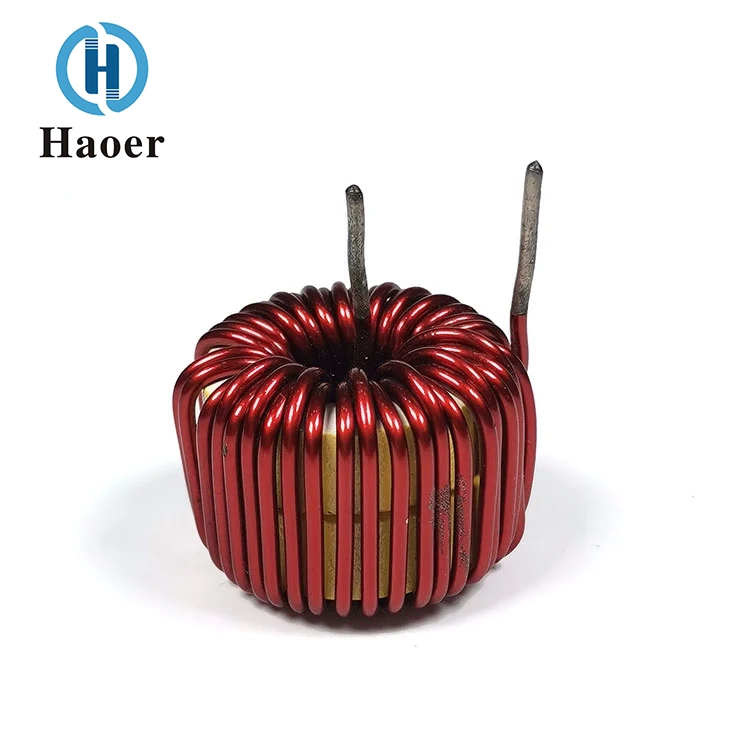

Induttore differenziale con nucleo in polvere di ferro con bobina d'arresto

1. Materiale del nucleo‌: l'induttore differenziale con nucleo in polvere di ferro della bobina China Choke prodotto dal fornitore di Haoer Electronics composto da "lega di ferro in polvere‌ con traferri distribuiti, che fornisce permeabilità controllata e ridotta perdita del nucleo durante il funzionamento ad alta frequenza. Questo design mitiga l'attenuazione dell'induttanza a correnti elevate a causa delle caratteristiche di permeabilità variabili‌.

2. Costruzione della bobina‌: filo di rame o alluminio avvolto con precisione con isolamento multistrato, che riduce al minimo le perdite di correnti parassite e garantisce un'induttanza stabile in condizioni di carico variabili‌.

3.Incapsulamento‌: resina epossidica ignifuga o imballaggio non schermato/a telaio aperto (conforme a UL94 V-0), che bilancia dissipazione termica e durata meccanica per ambienti industriali‌.

4.Terminali‌: conduttori assiali o opzioni di montaggio radiale (ad esempio terminali Faston/a vite) per un'integrazione flessibile in circuiti ad alta corrente‌.

Specifiche: diametro esterno da 6 mm a 60 mm

Ambito di applicazione

Piani cottura a induzione, caricabatterie per auto, riscaldatori a induzione, ecc

Forza dell'azienda

Guangdong Haier Electronics Co., Ltd. ha molteplici basi di produzione in luoghi come Foshan, provincia del Guangdong e Tingxian, provincia del Guangxi. L'area totale dello stabilimento supera i 10.000 metri quadrati e il numero dei dipendenti ha superato 1.000. L'azienda ha una forte capacità produttiva di oltre 100 milioni di trasformatori, filtri e induttori all'anno. L'azienda dispone di dipendenti esperti e di un team di gestione professionale ed efficiente, garantendo che ogni collegamento dalla ricerca e sviluppo alla produzione soddisfi standard elevati. Haier Electronics aderisce sempre ai principi di "innovazione tecnologica, priorità alla qualità, servizio al primo posto e cooperazione vantaggiosa per tutti", approfondendo continuamente la propria attenzione sul campo dei componenti magnetici, sforzandosi di crescere e diventare un'impresa di riferimento nel settore.

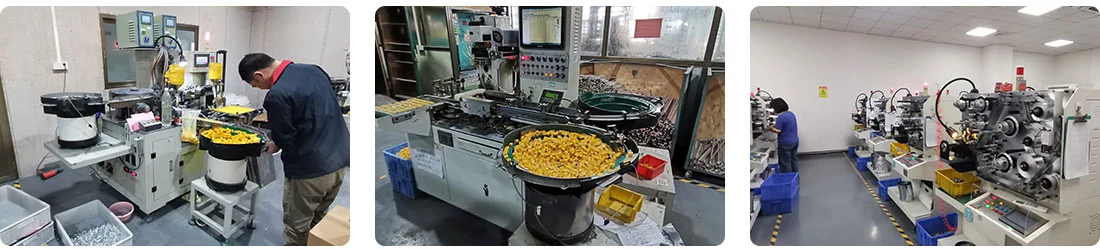

L'attrezzatura che possediamo: avvolgitrice automatica con induttore di modo comune (anello magnetico), avvolgitrice automatica monoasse (con manicotto), avvolgitrice automatica, macchina integrata automatizzata di post-elaborazione, macchina per marcatura laser

La "bobina induttrice" viene applicata nei seguenti settori: nuova energia e stoccaggio dell'energia, elettronica ed elettrificazione automobilistica, automazione industriale e alimentazione elettrica, tecnologia dell'informazione e della comunicazione, elettronica di consumo ed elettrodomestici; le sue posizioni di applicazione includono: le posizioni di accumulo di energia e di filtraggio dell'uscita dei circuiti DC-DC, le posizioni delle bobine di arresto di modo comune/differenziale all'estremità di ingresso dell'alimentazione, le bobine di trasmissione e ricezione dei dispositivi di ricarica wireless e la rete di abbinamento e il circuito di polarizzazione degli amplificatori di potenza RF; la sua applicazione in condizioni di lavoro comprende: corrente elevata, forte campo magnetico e alta temperatura.

Certificato

Introduzione al prodotto

L'induttore differenziale con nucleo in polvere di ferro Choke Coil è un componente induttivo progettato specificamente per sopprimere le interferenze di modalità differenziale nei circuiti. Il nucleo è costituito da polvere di ferro e funge da trasportatore del percorso magnetico. Grazie alle eccellenti proprietà magnetiche e al design strutturale della polvere di ferro, può formare una barriera ad alta impedenza contro i segnali di interferenza in modalità differenziale tra la linea di fase e la linea neutra. È ampiamente utilizzato negli scenari di rettifica della compatibilità elettromagnetica (EMC) e di filtraggio del segnale dei sistemi di alimentazione.

Il corpo centrale del nucleo magnetico è realizzato pressando e sinterizzando polvere di ferro carbonilico. Regolando la dimensione delle particelle della polvere di ferro, il rivestimento isolante e la densità di pressatura, è possibile controllare con precisione parametri quali la permeabilità magnetica e la densità del flusso magnetico di saturazione. Rispetto ai nuclei magnetici in ferrite, il nucleo in polvere di ferro ha una densità di flusso magnetico di saturazione più elevata e un intervallo di temperature operative più ampio. Inoltre, presenta una perdita del nucleo inferiore nelle bande di frequenza media e alta ed è adatto per scenari di soppressione della modalità differenziale di corrente elevata. Le forme comuni includono quella ad anello, a I e a lattina, adatte a diversi requisiti di installazione e circuito.

La bobina di avvolgimento in modalità differenziale è realizzata avvolgendo filo di rame smaltato privo di ossigeno di elevata purezza. Il design simmetrico a avvolgimento singolo è la caratteristica principale dell'induttanza in modalità differenziale. I terminali su entrambe le estremità della bobina sono collegati ai terminali. La corrente scorre da un'estremità e esce dall'altra estremità. Il campo magnetico forma un anello chiuso all'interno del nucleo magnetico, presentando un'elevata impedenza alla corrente in modalità differenziale e avendo un'impedenza estremamente bassa alla corrente continua o a bassa frequenza. Il diametro del filo e il numero di spire sono adattati esattamente al valore di induttanza e ai requisiti di corrente nominale.

Caratteristiche principali e vantaggi principali

Soppressione precisa delle interferenze in modalità differenziale

L'induttore differenziale con nucleo in polvere di ferro Choke Coil è progettato specificamente per interferenze in modalità differenziale, presenta un'elevata impedenza nella gamma di frequenze di interferenza, attenuando efficacemente il rumore in modalità differenziale e prevenendo la trasmissione di segnali di interferenza, aiutando l'apparecchiatura a superare la certificazione EMC.

Elevata capacità di carico della corrente di saturazione

La densità del flusso magnetico di saturazione del nucleo in polvere di ferro può superare 1,5 T, che è superiore a quella dei normali nuclei di ferrite. È meno probabile che si verifichi una saturazione magnetica in condizioni di corrente elevate e il valore di induttanza rimane stabile. È adatto a grandi scenari attuali come nuove pile di ricarica di energia, inverter fotovoltaici, alimentatori industriali, ecc.

Caratteristiche della banda larga a bassa perdita

La gamma di frequenza di lavoro copre un'ampia banda da 1kHz a 1MHz. La perdita del nucleo è inferiore a quella dell'induttore in ferrite con le stesse specifiche. L'efficienza di conversione energetica è più elevata, il che può ridurre efficacemente l'aumento della temperatura dei componenti e migliorare la stabilità del circuito.

Elevata capacità di interferenza anti-elettromagnetica

Il design del circuito magnetico chiuso o semichiuso riduce significativamente le perdite magnetiche. Rispetto all'induttore a I-beam a forma aperta, ha un minore impatto delle radiazioni elettromagnetiche sui componenti sensibili circostanti e non sono necessarie ulteriori misure di schermatura.

Ottima adattabilità ambientale

Ampio intervallo di temperature di lavoro (da -40 ℃ a +125 ℃), resistente alle vibrazioni e alla corrosione, conforme agli standard di protezione ambientale come RoHS e REACH, adatto per ambienti applicativi difficili come quelli industriali e automobilistici.

Logistica

La merce verrà spedita tramite canali di corrieri come DHL, UPS, TNT, FedEx, ecc. Puoi anche scegliere il metodo di trasporto aereo o marittimo in base alle tue esigenze.

Domande frequenti

Domanda: sei una fabbrica manifatturiera o una società commerciale?

Risposta: Siamo una fabbrica di produzione.

Domanda: Cosa è necessario per produrre trasformatori o induttori?

Risposta: Il disegno dell'alimentatore è il migliore oppure forniscici i parametri tecnici, come dimensioni, tensione di ingresso, tensione e corrente di uscita, frequenza operativa, tensione di resistenza, peso, ecc. Quindi il nostro team di ingegneri professionisti condurrà l'analisi.

Domanda: puoi mettere il nostro logo sul prodotto?

Risposta: sì, possiamo.
