Nel campo della tecnologia elettronica, i trasformatori, in quanto componenti principali per la conversione dell'energia elettrica e la trasmissione del segnale, le loro caratteristiche prestazionali determinano direttamente l'efficienza e l'affidabilità dei sistemi circuitali. In base alle caratteristiche della frequenza di lavoro, i trasformatori possono essere classificati in due tipologie principali: ad alta frequenza e a bassa frequenza. Questi due tipi presentano differenze significative nella selezione dei materiali, nella progettazione strutturale e nell'applicazione ingegneristica, che hanno un profondo impatto sull'ottimizzazione delle prestazioni e sull'integrazione del sistema dei moderni dispositivi elettronici.

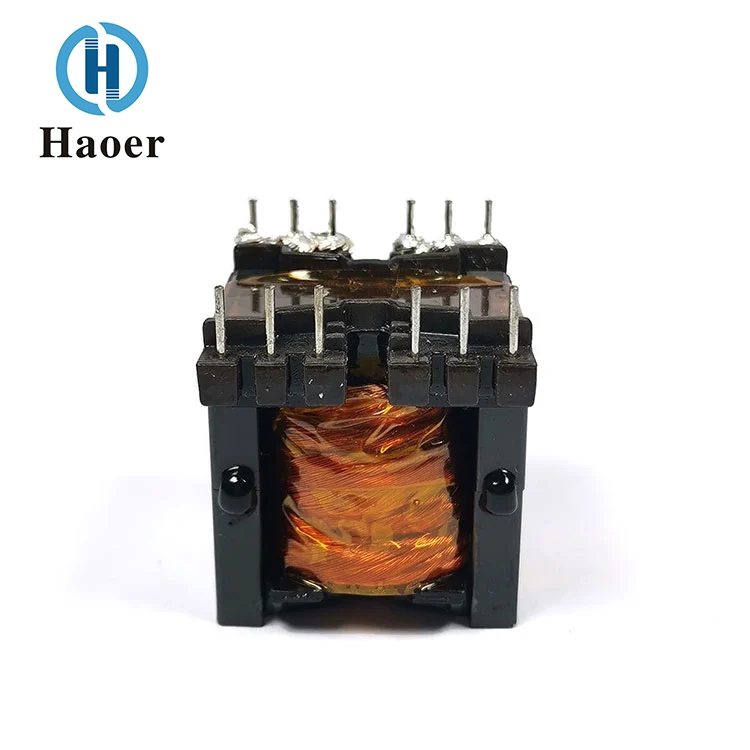

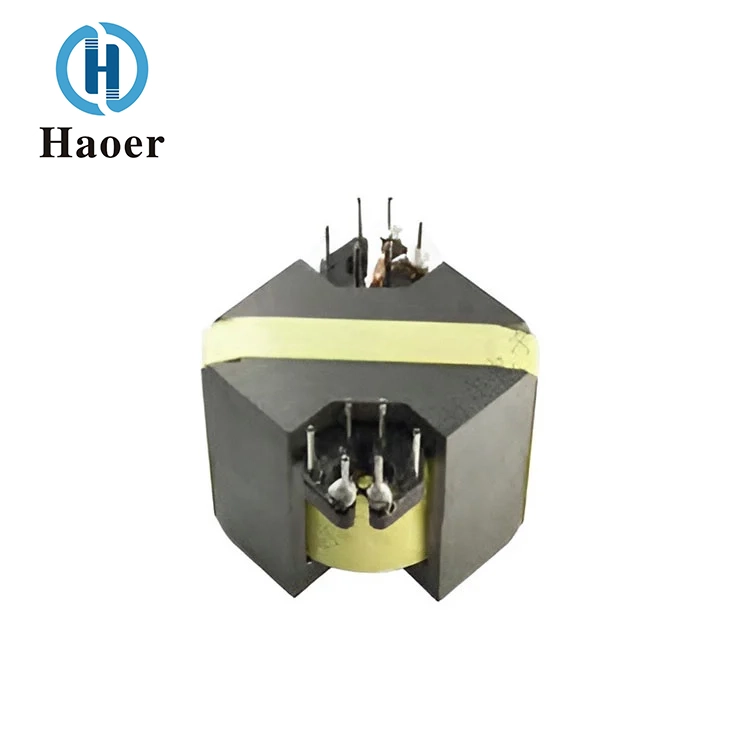

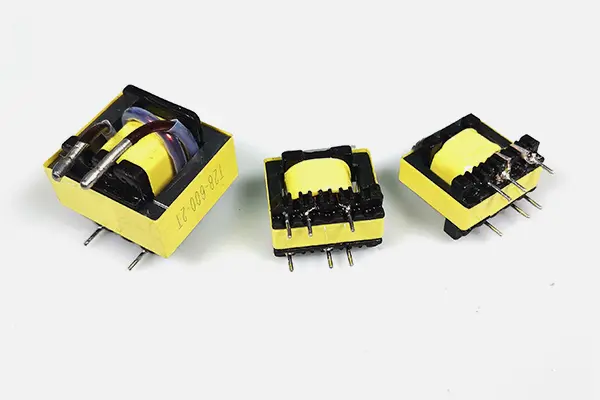

La banda di frequenza operativa dei trasformatori ad alta frequenza si estende tipicamente da kilohertz a megahertz e la selezione dei materiali del nucleo magnetico segue il principio di minimizzare le perdite ad alta frequenza. I materiali in ferrite, con la loro esclusiva struttura cristallina a spinello, mostrano un'eccellente permeabilità magnetica e basse perdite per correnti parassite in condizioni di alta frequenza, rendendoli il materiale preferito per i trasformatori ad alta frequenza. I nuclei magnetici in lega amorfa ulteriormente ottimizzati, rompendo la disposizione ordinata degli atomi a lungo raggio, riducono la perdita per isteresi a meno di un decimo di quella dei materiali tradizionali e sono particolarmente adatti per applicazioni ad altissima frequenza a livello GHz. La combinazione delle proprietà magnetiche morbide e delle capacità di risposta alle alte frequenze di questi materiali consente ai trasformatori ad alta frequenza di ottenere applicazioni rivoluzionarie negli alimentatori a commutazione, nei circuiti a radiofrequenza e in altri campi.
I trasformatori a bassa frequenza rimangono nell'intervallo della frequenza di alimentazione (50/60 Hz) e i materiali del loro nucleo magnetico si sono evoluti con la tecnologia della lamiera di acciaio al silicio come nucleo. Le lamiere di acciaio al silicio a grani orientati (110) formate mediante il processo di laminazione a freddo possono raggiungere una permeabilità magnetica vicina al limite teorico in condizioni di frequenza industriale. La struttura laminata blocca efficacemente il percorso delle correnti parassite, mantenendo la perdita del nucleo al livello industriale di 0,5-2,0 W/kg. Sebbene la perdita aumenti in modo esponenziale nella gamma delle alte frequenze, mantiene ancora una posizione insostituibile nel campo dei trasformatori di potenza di grandi dimensioni, con una capacità di una singola unità che raggiunge il livello di MVA.
Il vantaggio in termini di volume dei trasformatori ad alta frequenza deriva dall'effetto sulla frequenza della legge di induzione elettromagnetica di Faraday. Quando la frequenza operativa aumenta, l'area della sezione trasversale del nucleo magnetico necessaria per mantenere la stessa densità di flusso magnetico diminuisce in modo inversamente proporzionale al numero di spire della bobina. I dati sperimentali mostrano che quando la frequenza viene aumentata da 50Hz a 100kHz, il volume del trasformatore può essere ridotto a 1/200 dell'originale. Questa caratteristica è particolarmente cruciale nei dispositivi portatili, come i trasformatori ad alta frequenza nei caricabatterie dei telefoni cellulari, il cui volume rappresenta solo il 5% dei trasformatori a bassa frequenza della stessa potenza. In termini di efficienza, i trasformatori ad alta frequenza possono raggiungere un'efficienza di conversione superiore al 90% in condizioni di carico tipiche ottimizzando il rapporto tra perdita del nucleo magnetico e perdita di rame. Rispetto ai tradizionali trasformatori a bassa frequenza, questa efficienza è migliorata di 10-15 punti percentuali.
Le caratteristiche di volume dei trasformatori a bassa frequenza sono strettamente correlate ai loro scenari applicativi. Nel campo della trasmissione di potenza, i grandi trasformatori in olio con capacità monofase fino a 800 MVA hanno un diametro del nucleo di oltre 3 metri. Questa scala di volume è la base per mantenere il funzionamento stabile della rete elettrica. In termini di efficienza, sebbene l’efficienza a pieno carico possa raggiungere oltre il 98%, in condizioni di carico parziale la percentuale di perdite a vuoto aumenta in modo significativo, risultando in un’efficienza complessiva di solo l’85%, evidenziando la sfida della progettazione dell’adattabilità del carico.

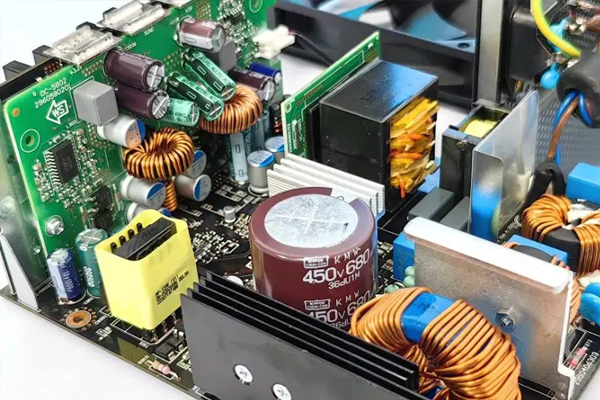

Il panorama applicativo dei trasformatori ad alta frequenza presenta caratteristiche diversificate: nel campo degli alimentatori a commutazione, la loro caratteristica ad alta frequenza riduce significativamente il volume e il peso dell'alimentatore, promuovendo lo sviluppo degli adattatori per computer notebook verso leggerezza e sottigliezza; nelle stazioni base di comunicazione, i trasformatori di impulsi raggiungono la trasmissione di isolamento ad alta velocità dei segnali digitali; nel campo del riscaldamento elettromagnetico, l'efficienza della potenza di riscaldamento a induzione ad alta frequenza supera il 95%, rivoluzionando la tradizionale modalità di riscaldamento a resistenza. Particolarmente degno di nota è il campo delle stazioni di ricarica per veicoli elettrici, dove l'applicazione collaborativa di trasformatori ad alta frequenza e componenti in carburo di silicio consente alla densità di potenza del modulo di ricarica di superare i 50 W/in³.
I trasformatori a bassa frequenza costituiscono una solida base nell'infrastruttura energetica: nella rete intelligente, i trasformatori di distribuzione, come nodo chiave negli "ultimi dieci chilometri", svolgono la doppia funzione di trasformazione della tensione e controllo della qualità dell'energia; nel campo dei trasporti ferroviari, i trasformatori di trazione da 25 kV/1500 V, attraverso uno speciale design strutturale, soddisfano i requisiti di stabilità termica sotto grandi impatti di corrente; nel nuovo sistema di connessione alla rete energetica, i trasformatori a bassa frequenza realizzano connessioni flessibili tra gli inverter fotovoltaici e la rete e la loro capacità anti-saturazione garantisce un funzionamento stabile in condizioni di rete debole.
I problemi di compatibilità elettromagnetica causati dai trasformatori ad alta frequenza hanno una duplice natura: la loro banda di frequenza operativa (sotto i 30 MHz) coincide con la banda di frequenza sensibile dei dispositivi elettronici, con conseguente rischio significativo di interferenze radioattive. Attraverso la simulazione elettromagnetica tridimensionale per ottimizzare la struttura del nucleo magnetico, la capacità parassita può essere ridotta del 60%; utilizzando la tecnologia dello strato di schermatura magnetica nanocristallina, la densità del flusso di dispersione può essere controllata al di sotto di 0,5 mT. All'estremità ricevente, la rete di filtraggio EMI composta da induttori di modo comune e condensatori X può ottenere un effetto di soppressione delle interferenze di oltre 30 dB per le interferenze condotte.
I problemi di compatibilità elettromagnetica dei trasformatori a bassa frequenza si manifestano principalmente come interferenze condotte: il campo magnetico della frequenza di rete (50/60 Hz) può influenzare gli strumenti di precisione attraverso l'accoppiamento magnetico. Utilizzando una schermatura in lega polomica è possibile ridurre il campo magnetico al livello del campo magnetico terrestre. Nelle applicazioni per apparecchiature mediche, grazie a un design bilanciato a doppio avvolgimento, l'induttanza di dispersione del trasformatore può essere inferiore a 1μH, sopprimendo efficacemente le interferenze di modo comune della frequenza di alimentazione. Vale la pena notare che i carichi non lineari nella rete intelligente portano ad un aumento delle perdite armoniche dei trasformatori a bassa frequenza, spingendo lo sviluppo di materiali con nucleo magnetico verso leghe nanocristalline.
Evoluzione tecnologica e tendenze di integrazione dei sistemi
I trasformatori ad alta frequenza si stanno evolvendo verso una maggiore densità di potenza e intervalli di temperature operative più ampi. L'integrazione dei dispositivi al nitruro di gallio con la tecnologia del trasformatore planare ha consentito alla densità di potenza dei moduli di potenza switching di superare i 100 W/cm³. Nel campo dei veicoli elettrici, il sistema di ricarica della piattaforma da 800 V richiede che i trasformatori abbiano una resistenza di isolamento superiore a 10 kV, determinando la svolta della tecnologia di isolamento composito dei condensatori a membrana.
Nel campo dei trasformatori a bassa frequenza l'attenzione è rivolta alle esigenze della rete intelligente. Installando sensori ottici di corrente e unità intelligenti di controllo della temperatura, si ottiene il monitoraggio in tempo reale dello stato del trasformatore. Nello scenario di una nuova integrazione energetica, viene adottato un design di trasformatore diviso a più avvolgimenti, in grado di soddisfare contemporaneamente i requisiti di integrazione multi-sorgente di fotovoltaico, stoccaggio di energia e pile di ricarica, migliorando la flessibilità della rete di distribuzione.
Questo approccio tecnologico differenziato riflette essenzialmente l’inevitabile tendenza della tecnologia dell’elettronica di potenza a spostarsi verso frequenze più elevate e maggiore intelligenza. I trasformatori ad alta frequenza e i trasformatori a bassa frequenza non sono semplicemente sostituti ma piuttosto soluzioni complementari formate su scale temporali e spaziali diverse. In futuro, con l’adozione diffusa di dispositivi ad ampio gap di banda e l’integrazione di algoritmi di intelligenza artificiale, la tecnologia dei trasformatori darà origine ad applicazioni più innovative nell’intersezione tra conversione dell’energia elettromagnetica ed elaborazione delle informazioni.
