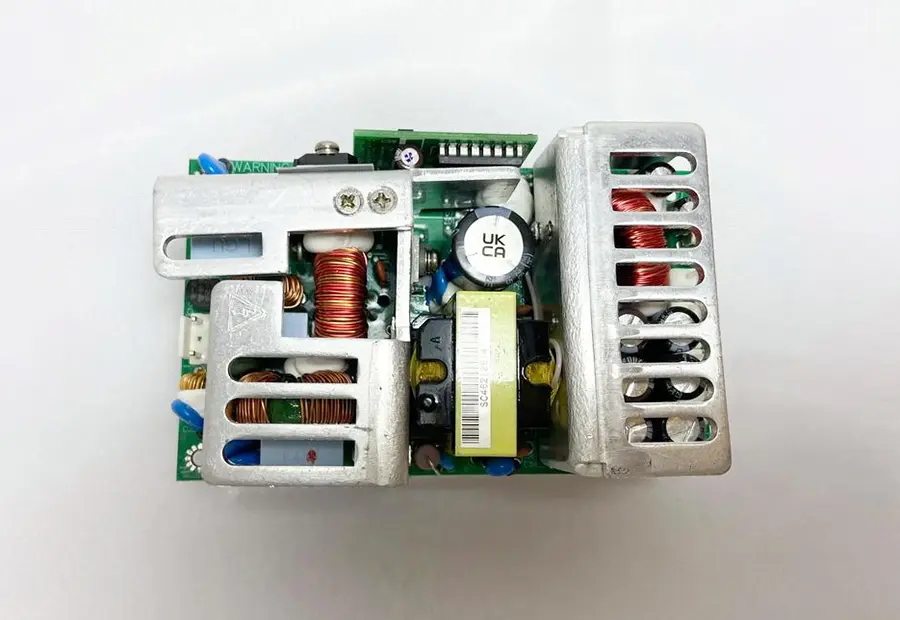

Il trasformatore ad alta frequenza, in quanto "cuore" dell'alimentatore switching, svolge tre compiti cruciali: trasmissione di energia, conversione di tensione e isolamento elettrico. Le sue prestazioni influiscono direttamente sull'efficienza, sulle dimensioni e sul livello EMI dell'alimentatore. Questo articolo, sulla base degli scenari applicativi, analizzerà le tecniche di selezione principali.
Il ruolo principale dei trasformatori ad alta frequenza negli alimentatori a commutazione
Mozzo di trasferimento di energia: attraverso l'accoppiamento del nucleo magnetico e dell'avvolgimento, l'energia dell'impulso CC viene trasmessa in modo efficiente al secondario. Rispetto al trasformatore di frequenza industriale, il design ad alta frequenza può ridurre il volume fino al 70%
Barriera di isolamento elettrico: lo strato isolante tra gli avvolgimenti primario e secondario è progettato per soddisfare gli standard di sicurezza e per bloccare le interferenze di modo comune. I requisiti comuni di tensione di isolamento sono generalmente compresi tra 1,5 kV e 4 kV.
Controller di conversione della tensione: ottiene una riduzione/amplificazione precisa della tensione regolando il rapporto spire. Ad esempio, nella topologia flyback, un errore del rapporto spire superiore al 5% può causare fluttuazioni nella tensione di uscita.
Analisi di scenari applicativi tipici
Caso 1: adattatore CA/CC
Topologia: utilizza principalmente il design flyback
Requisiti del trasformatore:
Tipo di nucleo: ferrite a basse perdite
Struttura dell'avvolgimento: avvolgimento del filo a triplo isolamento
Parametri chiave: induttanza di dispersione < 5% induttanza di eccitazione
Caso 2: Alimentatore di pilotaggio LED
Sfida principale: elevata densità di potenza e equilibrio nella dissipazione del calore
Soluzione di ottimizzazione:
Utilizzare trasformatori planari per ridurre l'altezza
Impiegano avvolgimenti segmentati per ridurre al minimo l'effetto pelle
Combinalo con il ponte raddrizzatore per migliorare l'efficienza di conversione
Le tre regole d'oro per la scelta dei componenti
Selezione dei materiali del nucleo magnetico
Ossido di ferro: adatto per scenari inferiori a 100kHz
Nucleo in polvere magnetica metallica: adatto per applicazioni ad alta frequenza e ad alta corrente
Nanocristallino: soluzione ad alta frequenza estrema e a bassa perdita
Corrispondenza dei parametri chiave
Densità del flusso di saturazione: dovrebbe essere riservato un margine del 20%.
Tasso di utilizzo della finestra: si consiglia di controllare entro il 40%-60%
Limite di aumento della temperatura: l'aumento della temperatura a pieno carico dovrebbe essere ≤ 40℃
Suggerimento per evitare la fossa di selezione: ignorare la perdita di correnti parassite può causare un surriscaldamento locale del nucleo magnetico, con conseguente guasto della saturazione magnetica.
Accoppiamento di componenti collaborativi

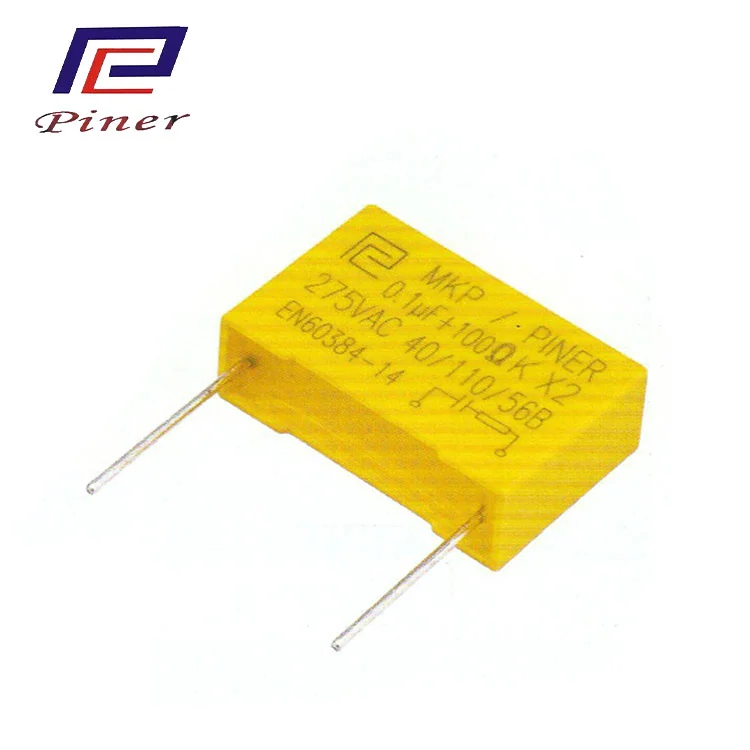

Filtraggio in ingresso: condensatori X/Y per sopprimere le interferenze di modo comune
Rettifica dell'uscita: diodi a recupero rapido per ridurre le perdite di commutazione
Circuito buffer: rete di assorbimento RC per proteggere il transistor di commutazione
