Con il rapido sviluppo della tecnologia dell'elettronica di potenza, delle nuove tecnologie energetiche e delle tecnologie di comunicazione, gli scenari applicativi dei trasformatori ad alta frequenza sono in continua espansione. Si sono estesi dal tradizionale campo degli alimentatori a commutazione a molteplici campi di fascia alta come i data center AI, la nuova energia, la comunicazione 5G e l’elettronica montata sui veicoli. I vantaggi principali di miniaturizzazione, alta efficienza e risposta rapida li hanno resi componenti fondamentali indispensabili in vari sistemi efficienti di conversione dell'energia. Allo stesso tempo, anche una selezione ragionevole e un utilizzo corretto sono cruciali per sfruttare appieno le loro prestazioni e prolungarne la durata.
Nel campo degli alimentatori a commutazione, i trasformatori ad alta frequenza sono i componenti principali e sono ampiamente utilizzati in dispositivi come caricabatterie per computer/telefoni cellulari, alimentatori per server e alimentatori per LED. Grazie al loro funzionamento ad alta frequenza, il volume e il peso dei trasformatori possono essere significativamente ridotti, la densità di potenza può essere aumentata e le perdite di rame e ferro possono essere ridotte. L'efficienza può raggiungere tipicamente oltre il 90%, soddisfacendo perfettamente i requisiti dei dispositivi elettronici portatili e degli alimentatori miniaturizzati. Ad esempio, la miniaturizzazione dei caricabatterie dei telefoni cellulari è principalmente attribuita all'applicazione di trasformatori ad alta frequenza, che aumentano la frequenza operativa a livelli di diverse decine di kHz o addirittura MHz, riducendo significativamente le dimensioni del caricabatterie e rendendolo più portatile.

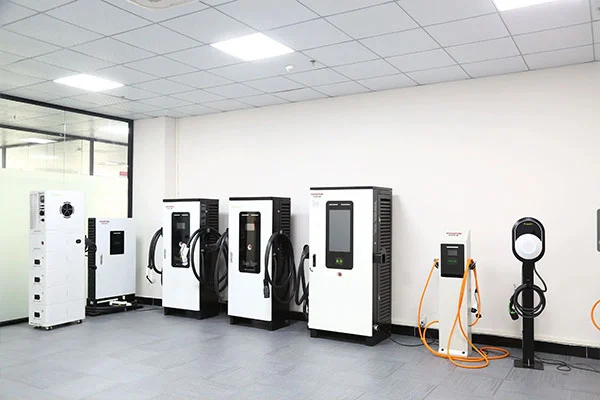

Importanti scenari applicativi per i trasformatori ad alta frequenza sono i campi delle nuove energie e dell'elettronica di potenza, tra cui principalmente gli inverter fotovoltaici e le stazioni di ricarica per veicoli elettrici. Negli inverter fotovoltaici, i trasformatori ad alta frequenza vengono utilizzati per ottenere l'isolamento elettrico e l'aumento di tensione, convertendo l'elettricità CC prodotta dai pannelli solari in elettricità CA che può essere collegata alla rete. I loro vantaggi di miniaturizzazione e alleggerimento sono adatti alle esigenze di installazione delle centrali fotovoltaiche distribuite. Nelle stazioni di ricarica per veicoli elettrici, i trasformatori ad alta frequenza vengono applicati nel modulo di conversione CC-CC per ottenere un isolamento ad alta tensione (come 400 V-800 V), soddisfacendo i severi requisiti dell'ambiente montato sul veicolo in termini di volume, peso ed efficienza e contribuendo a migliorare l'efficienza di ricarica dei veicoli elettrici.
Nel campo delle apparecchiature elettroniche e di comunicazione, i trasformatori ad alta frequenza vengono utilizzati principalmente nei circuiti RF e nei moduli DC-DC, come l'adattamento di impedenza e l'isolamento del segnale per amplificatori di stazioni base, nonché l'alimentazione per apparecchiature 5G e moduli ottici. Grazie alla loro capacità di sopprimere efficacemente il rumore di modo comune e garantire l'integrità del segnale, i trasformatori ad alta frequenza possono soddisfare i requisiti di sviluppo della comunicazione 5G per l'alta frequenza e la miniaturizzazione, fornendo una garanzia per il funzionamento stabile delle apparecchiature di comunicazione. Inoltre, nei data center AI, i trasformatori ad alta frequenza, come componente principale dei trasformatori a stato solido, supportano l'evoluzione delle architetture di alimentazione ad alta densità di potenza, accorciando significativamente il collegamento di alimentazione e migliorando l'efficienza dell'alimentatore, fornendo un supporto energetico affidabile per il funzionamento stabile delle apparecchiature AI.
Durante il processo di utilizzo, è necessario prestare attenzione ai seguenti punti per evitare malfunzionamenti e prolungare la durata:
1. Controllare rigorosamente i parametri di lavoro. Non superare la tensione e la corrente nominali per l'uso. Evitare la saturazione del nucleo magnetico e aumenti improvvisi di corrente, che potrebbero causare surriscaldamenti e bruciature;
2. Assicurarsi che la frequenza di lavoro rientri nell'intervallo progettato. Una diminuzione della frequenza può portare alla saturazione del nucleo magnetico, mentre un aumento della frequenza intensificherà la perdita di ferro e la perdita ad alta frequenza degli avvolgimenti;
3. Effettuare il monitoraggio della temperatura per garantire che la temperatura di esercizio sia inferiore al limite del sistema di isolamento, evitando l'invecchiamento dei materiali isolanti;
4. Prevenire la polarizzazione della corrente continua. Nei circuiti a ponte intero e mezzo ponte, attraverso la progettazione del circuito o strategie di controllo, evitare la saturazione del nucleo magnetico causata dalla tensione di comando asimmetrica;
5. Prestare attenzione alla tutela dell'ambiente. Evitare umidità, polvere conduttiva e sostanze chimiche corrosive. Prima dell'uso dopo uno stoccaggio a lungo termine, è possibile eseguire l'invecchiamento a bassa temperatura o caricare gradualmente la tensione per stabilizzare le prestazioni.
Inoltre, anche l'installazione e la lavorazione dei trasformatori ad alta frequenza richiedono un'attenzione particolare: durante l'installazione devono essere fissati saldamente per evitare l'usura delle bobine o la rottura dei perni dovuta alle vibrazioni; durante l'avvolgimento la distanza di isolamento deve essere garantita secondo le norme di sicurezza; il trattamento di impregnazione sotto vuoto può migliorare la resistenza meccanica, migliorare la dissipazione del calore e le prestazioni a prova di umidità; durante la saldatura dei pin, evitare il surriscaldamento per evitare che la saldatura penetri nelle bobine o bruci lo strato isolante. Nel processo di test e verifica, è necessario concentrarsi sul rilevamento dell'induttanza, dell'induttanza di dispersione, del rapporto spire, della tensione di tenuta dell'isolamento, ecc.
