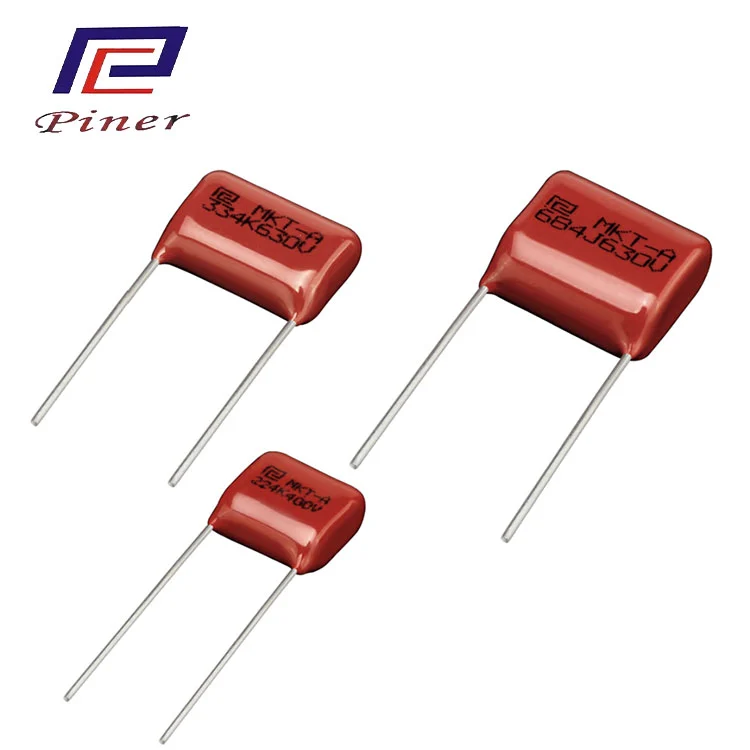

Condensatore del circuito di accensione

Il condensatore del circuito di accensione prodotto dal produttore Piner è un modello specializzato per sistemi di accensione che utilizzano condensatori a film di poliestere metallizzato (PET). È stato personalizzato per gli impulsi istantanei ad alta tensione, la carica e la scarica ad alta frequenza e le condizioni del nucleo di vibrazione ad alta temperatura di vari circuiti di accensione elettronica ad alta tensione. Si concentra sulle caratteristiche della resistenza agli impulsi ad alta tensione, della carica e scarica rapida e della resistenza alle vibrazioni ad alta temperatura. È un componente chiave per ottenere l'accumulo di energia: rilascio istantaneo di energia nel sistema di accensione. Soddisfa perfettamente i requisiti speciali dei circuiti di accensione dei motori a combustione interna, delle apparecchiature per il carburante, ecc. Rispetto al condensatore MKT per uso generale, raggiunge un miglioramento qualitativo nella resistenza agli impulsi, nella durata del ciclo e nell'adattabilità alle condizioni di lavoro difficili. È ampiamente utilizzato nelle automobili, nei motocicli, nelle apparecchiature alimentate a carburante e nei dispositivi di accensione industriali/militari.

Resistenza agli impulsi ad alta tensione eccezionalmente potente:

Progettato specificamente per l'impulso istantaneo ad alta tensione durante l'accensione, può resistere a impatti di impulsi ad alta frequenza diverse volte superiori alla tensione nominale senza guasti o scarica effetto corona. La risposta all'impulso è rapida e soddisfa perfettamente i requisiti di "rilascio istantaneo di energia ad alta tensione" del circuito di accensione;

· Capacità di carica e scarica efficiente e rapida:

Il nucleo ha una resistenza estremamente bassa e il design della struttura non induttiva riduce le perdite di carica e scarica, consentendo un rapido accumulo di energia - rilascio istantaneo di energia, garantendo sufficiente energia della scintilla di accensione e risolvendo problemi come accensione debole e spegnimento della fiamma;

· Funzionamento stabile entro un intervallo di temperature di 120 ℃:

La temperatura operativa nominale è compresa tra -40 ℃ e +120 ℃. Può adattarsi a condizioni di lavoro ad alta temperatura come i vani motore e le cavità delle stufe a combustibile. A temperature elevate, la resistenza e la capacità di isolamento non diminuiscono in modo significativo, mentre a temperature basse non si verifica alcun congelamento delle prestazioni. Soddisfa i complessi ambienti ad alta temperatura dell'uso esterno e del veicolo;

· Ciclo di carica e scarica ad altissima frequenza:

Il numero di cicli di carica e scarica è ≥ 10⁶ volte, superando di gran lunga quello dei condensatori MKT generali. Può soddisfare i requisiti di utilizzo dell'accensione ad alta frequenza a lungo termine delle apparecchiature di carburante e la durata corrisponde al sistema di accensione nel suo insieme;

· Autoriparazione affidabile alle alte temperature:

Gli elettrodi metallizzati ad alta densità ispessiti ottimizzano il meccanismo di attivazione dell'autoriparazione. In condizioni di doppia temperatura elevata e impulso ad alta tensione di 120 ℃, il guasto locale può ancora essere completato istantaneamente, evitando guasti al condensatore e causando il collasso del sistema di accensione;

· Eccellente resistenza alle vibrazioni e agli urti:

Il corpo centrale è fissato saldamente e i perni sono rinforzati e saldati. Può sopportare vibrazioni ad alta frequenza di veicoli/apparecchiature mobili per carburante (in linea con gli standard sulle vibrazioni dei veicoli), senza allentamento del corpo centrale o rottura del perno ed è adatto per apparecchiature di accensione mobili/fisse;

· Resistenza a condizioni ambientali difficili:

L'imballaggio epossidico completamente sigillato, resistente all'umidità, all'olio e alla polvere, può funzionare a lungo termine in macchie di olio, fumi di olio di apparecchiature di carburante e condizioni di polvere di apparecchiature industriali e le prestazioni di isolamento non diminuiscono;

· Design non polare, installazione flessibile:

Non è necessario distinguere i poli positivi e negativi. Può adattarsi direttamente agli scenari DC a impulsi del circuito di accensione. La spaziatura dei pin è standardizzata, adatta per l'inserimento su PCB/l'installazione del cablaggio di vari moduli di accensione e accenditori e non è richiesta alcuna regolazione aggiuntiva del circuito.

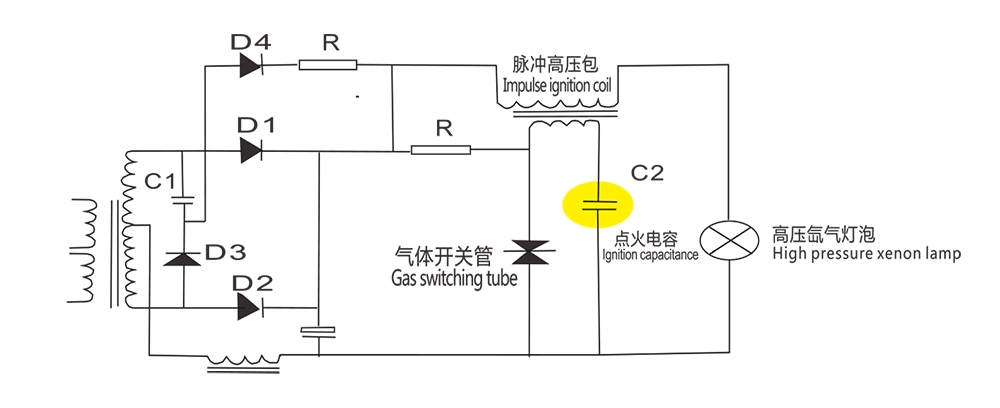

Applicazione tipica del circuito

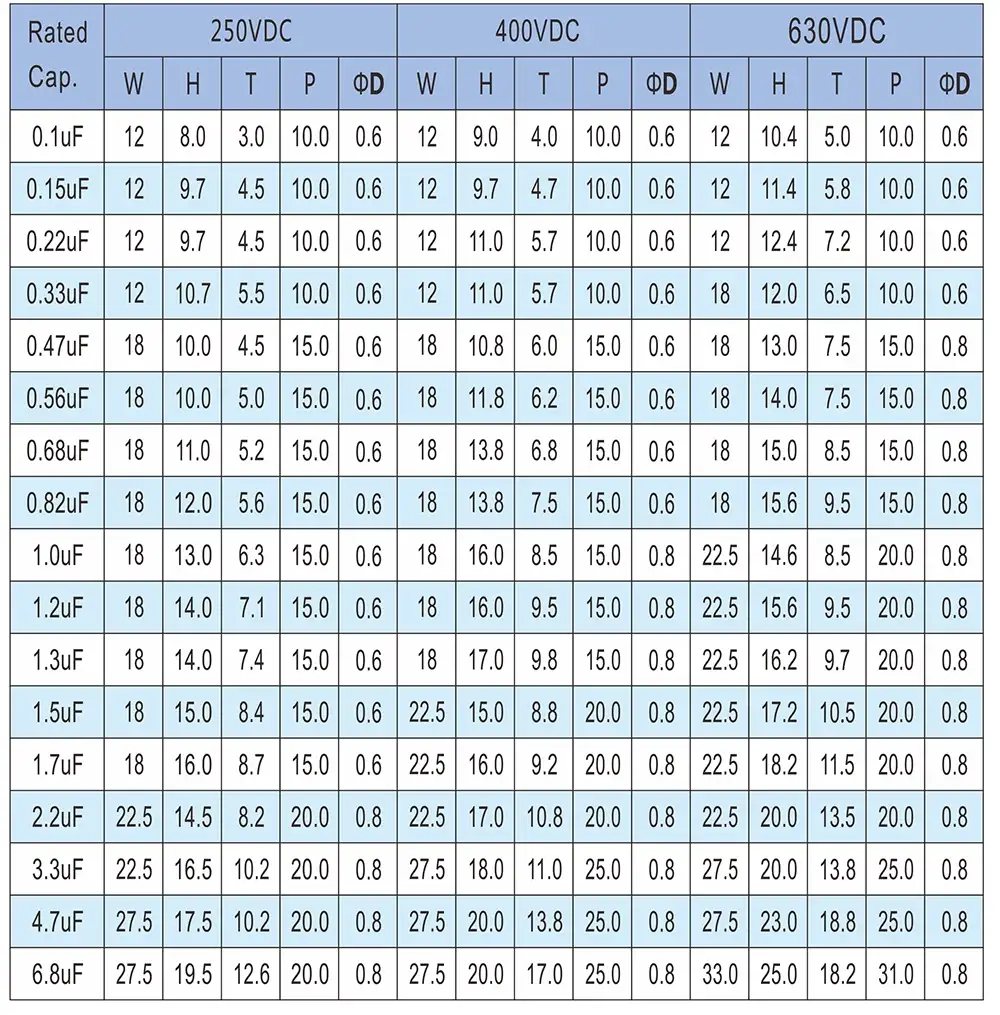

MKT Specifiche regolari

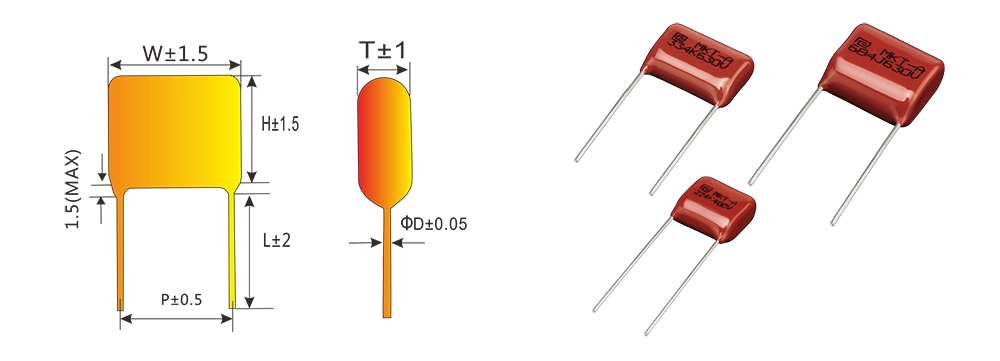

Unità dimensionale condensatore a film MKT: mm

Nota: la dimensione sopra è solo di riferimento. È disponibile la personalizzazione in base alle esigenze dei clienti.

Campi di applicazione

Il condensatore del circuito di accensione è un componente principale dedicato per tutti i sistemi di accensione elettronica ad alta tensione. È ampiamente utilizzato nelle apparecchiature alimentate a carburante che richiedono "accensione a impulsi ad alta tensione e rilascio istantaneo di accumulo di energia", nonché dispositivi di accensione civili e apparecchiature di accensione industriale. Le applicazioni tipiche sono le seguenti:

1. Apparecchiature alimentate a carburante per veicoli: accenditori elettronici (CDI), moduli di accensione, circuiti ausiliari di pacchi ad alta tensione per automobili, motocicli e tricicli, responsabili dell'immagazzinamento e del rilascio istantaneo dell'energia per l'accensione, migliorando l'efficienza dell'accensione;

2. Macchinari generali alimentati a carburante: circuiti di accensione per piccoli macchinari alimentati a carburante come generatori di benzina, motori diesel, motoseghe, tosaerba, spruzzatori, ecc., adatti a condizioni di lavoro complesse in ambienti esterni mobili, ad alta temperatura e con vibrazioni;

3. Stufe a combustibile civili/apparecchiature di riscaldamento: dispositivi di accensione elettronica ad alta tensione per stufe a gas, stufe a gas liquefatto, stufe a combustibile, griglie per barbecue, ecc., che risolvono i problemi di compatibilità per le condizioni di lavoro ad alta temperatura e macchiate d'olio delle cavità delle stufe;

4. Apparecchiature di accensione industriale: sistemi di accensione elettronica per caldaie industriali, inceneritori, forni a combustibile e sale di cottura per vernici, adatti a siti industriali con temperature elevate, polvere e frequenti requisiti di accensione;

5. Sistemi di accensione per navi/macchine edili: moduli di accensione per motori diesel navali, escavatori, caricatori, ecc., adattati a condizioni di lavoro difficili come elevata umidità sulle navi e vibrazioni provenienti da macchine edili;

6. Altri dispositivi di accensione ad alta tensione: apparecchiature speciali di accensione a impulsi ad alta tensione per dispositivi di accensione di fuochi d'artificio, dispositivi di accensione per esterni, ecc., che forniscono supporto stabile per l'accumulo e il rilascio di energia.

Forza della fabbrica

Foshan Pin'er Electronics Co., Ltd. è un produttore professionale nazionale di condensatori a film. Si concentra sulla ricerca, produzione e vendita di condensatori a film di polipropilene metallizzato. L'azienda aderisce al concetto di "guidata dalla tecnologia, la qualità innanzitutto" e ha creato un sistema di autocontrollo dell'intero processo, dai materiali ai prodotti finiti, fornendo condensatori ad alta affidabilità per i campi della nuova energia, del controllo industriale e dell'elettronica di consumo.

Per garantire qualità ed efficienza, Pir Electronics si è dotata di apparecchiature di produzione e collaudo completamente automatizzate leader del settore, tra cui:

Avvolgitore ad alta velocità: raggiunge un avvolgimento preciso dei film, garantendo la consistenza del prodotto;

Macchina per galvanica sotto vuoto: migliora la conduttività degli elettrodi e la capacità di resistenza alle sovratensioni;

Macchina di assemblaggio di saldatura completamente automatica: raggiunge il posizionamento visivo e la saldatura laser, migliorando l'efficienza della produzione;

Tester di condensatori intelligente: conduce test completi dei parametri e tracciabilità dei dati per il prodotto;

Macchina per la miscelazione e il versamento di resina epossidica: consente di ottenere imballaggi senza bolle, migliorando le proprietà di isolamento e resistenza all'umidità dei prodotti.

Attraverso attrezzature avanzate e un rigoroso controllo di qualità, Piel Electronics ottiene la completa tracciabilità della produzione, garantendo che ogni prodotto abbia prestazioni stabili, sia affidabile e durevole.

Certificato
