Molte persone lo credono erroneamentealimentatori switchinge i trasformatori di alimentazione tradizionali sono gli stessi perché entrambi convertono 220 V CA in CC a bassa tensione. Tuttavia, differiscono in modo significativo nel principio di funzionamento, nelle prestazioni e nell'applicazione.
Trasformatore di alimentazione tradizionale (alimentazione lineare): Funziona direttamente alla frequenza di rete 50/60 Hz. La tensione viene trasformata mediante induzione elettromagnetica utilizzando un nucleo di ferro e avvolgimenti in rame. La corrente alternata ridotta viene quindi rettificata e filtrata per produrre corrente continua.

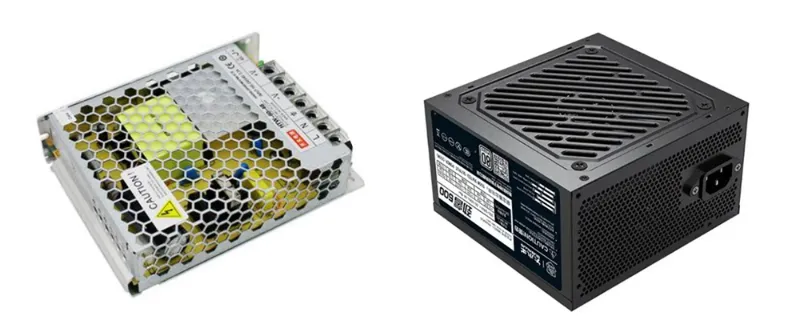

Alimentatore a commutazione: prima rettifica l'ingresso CA in CC, quindi utilizza un transistor di commutazione ad alta frequenza (da decine di kHz a diversi MHz) per tagliare la CC in impulsi ad alta frequenza. Questi impulsi passano attraverso un trasformatore ad alta frequenza per la conversione della tensione e vengono infine raddrizzati e filtrati per produrre una corrente continua stabile. L'elevata frequenza operativa riduce notevolmente le dimensioni e il peso del nucleo del trasformatore.
A parità di potenza in uscita, un trasformatore tradizionale è da 5 a 10 volte più grande e pesante di un alimentatore switching. Ad esempio, un trasformatore tradizionale da 100 VA può pesare oltre 500 grammi, mentre un alimentatore switching di potenza equivalente pesa tipicamente decine di grammi.
I trasformatori tradizionali hanno un’efficienza del 60%–80%, con l’energia rimanente persa sotto forma di calore. Gli alimentatori a commutazione generalmente raggiungono un'efficienza superiore all'85% e le unità ben progettate possono superare il 95%. Pertanto, gli alimentatori commutati generano meno calore e risparmiano più energia.
I trasformatori tradizionali non producono rumore di commutazione ad alta frequenza. La loro forma d'onda di uscita è uniforme e l'interferenza elettromagnetica (EMI) è molto bassa. Ciò li rende adatti per applicazioni che richiedono energia pulita, come audio ad alta fedeltà e strumenti di misurazione di precisione.
Alimentatori switchinggenerare alcune EMI e ondulazioni in uscita dovute alla commutazione interna ad alta frequenza. I buoni progetti incorporano filtri e schermature per controllare le interferenze, ma le unità di bassa qualità possono influire negativamente sulle apparecchiature audio o wireless vicine.
I trasformatori tradizionali sono generalmente progettati per una singola tensione di ingresso nominale (ad esempio, 220 V ±10%). Il passaggio tra diversi standard di tensione (ad esempio, 110 V rispetto a 220 V) richiede la sostituzione del trasformatore o la regolazione delle prese. Gli alimentatori a commutazione utilizzano spesso un ampio intervallo di ingresso (ad esempio, 85 V–264 V), rendendoli universali e più adattabili.
La maggior parte dei prodotti elettronici di consumo, inclusi caricabatterie per telefoni, adattatori per router, alimentatori per laptop, driver LED e televisori, utilizzano ora alimentatori a commutazione. I trasformatori tradizionali rimangono solo in applicazioni di nicchia che richiedono basse interferenze o elevata affidabilità (ad esempio, alcune apparecchiature audio, controlli industriali e riparazioni di dispositivi più vecchi).
In sintesi,alimentatori switchingoffrono efficienza, dimensioni, peso e costi superiori rispetto ai trasformatori tradizionali e sono diventati la tecnologia tradizionale. Comprendere queste differenze aiuta a identificare correttamente il tipo di alimentazione in un dispositivo e a fare scelte informate durante l'acquisto o la riparazione.
-
