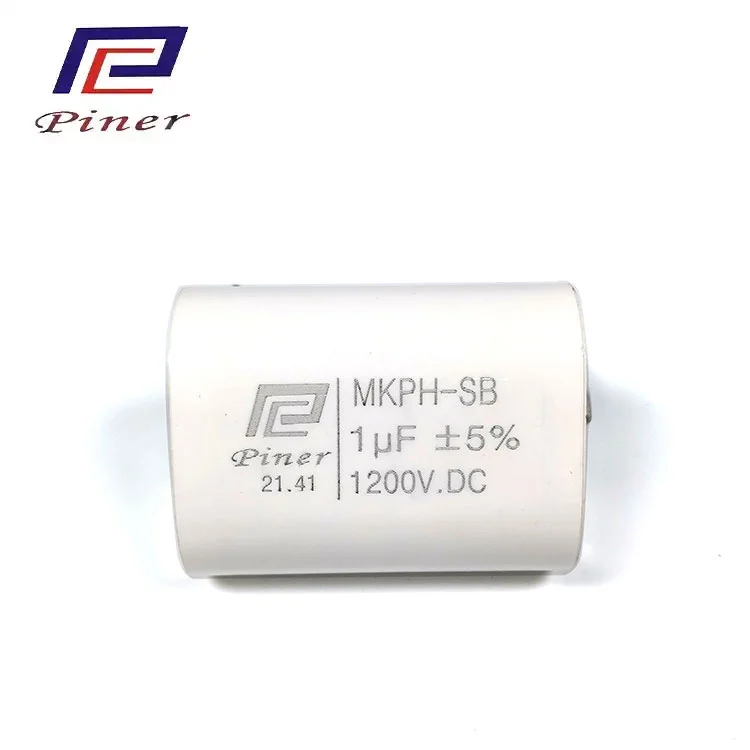

Ottimizzato appositamente per i moderni sistemi elettronici di potenza altamente integrati e modulari, pur ereditando tutti i vantaggi elettrici della serie di incapsulamento assiale, presta maggiore attenzione alla miniaturizzazione, alla planarità e al design ad alta affidabilità della struttura. Può essere installato vicino ai moduli IGBT o ai PCB, minimizzando i percorsi di aspirazione e retrazione e riducendo i parametri parassiti.
Il design con induttanza in serie equivalente (ESL) estremamente bassa è il suo cuore, in grado di adattarsi perfettamente alla velocità di commutazione ultraelevata (alta frequenza, alto dv/dt) dei dispositivi di potenza SiC (carburo di silicio) e GaN (nitruro di gallio) di nuova generazione, fornendo una protezione istantanea precisa ed efficace.
Utilizzando materiali a film sottile altamente stabili e sistemi di elettrodi rinforzati, si garantisce che il valore di capacità abbia una variazione minima nell'intero intervallo di temperature operative (da -40 °C a +105 °C) e abbia un'eccellente durata e una lunga durata, con un basso tasso di degrado delle prestazioni, soddisfacendo i requisiti di protezione dell'intero ciclo di vita dei moduli di potenza.
Strutturalmente, è anche incapsulato con resina epossidica resistente alle alte temperature e ignifuga, che ha un'eccellente resistenza meccanica, resistenza sismica e resistenza all'umidità e può sopportare stress meccanici e stress ambientali difficili nei sistemi modulari.
Essendo un componente protettivo incorporato interno del modulo interruttore, il suo design mira a migliorare la densità di potenza complessiva, l'affidabilità e la capacità di autoprotezione del modulo.
| Riferimento | GB/T17702, IEC61071 |
| Capacità | 1 ~ 20μF |
| Capacità Toll. | ±5% (J), ±10% (K) |
| Voltaggio | 200 V CA ~ 1000 V CA |
| UT-T | 1,5Un/anni '60 |
| Sovratensione | 1.1Un (8h/24h) 1.15Un (30min/24h) 1.2Un (5min/24h) 1.3Un (1min/24h) |
| tgδ | tgδ ≤ 0,0020 (100 Hz) |
| Ri × Cn | ≥ 30.000 s (25°C±5°C, 100 V CC, 60 s) |
| dv/dt | > 50 V/μs |
| Categoria climatica | 40/85/21 |
| Temp. operativa | -40°C ~ +85°C (θ h.s ≤ 85°C) |
| Metodi principali | Inserto, dado in rame, bullone in rame |
| Massimo. Altitudine | < 4000 mt |
| Aspettativa di vita | 30.000 ore (θ h.s ≤ 70°C) |
| Incapsulamento | Nastro in Mylar/guscio in plastica, incapsulamento in resina epossidica |
Protezione dell'alimentazione di micro inverter fotovoltaici integrati e convertitori di accumulo di energia (PCS)
Modulo di potenza integrato in servoazionamenti e controller di robot di fascia alta
UPS compatto, unità di conversione di potenza per l'alimentazione di data center
Protezione del controller di guida nel sistema di controllo elettronico Multi in One di veicoli elettrici
Pinza per tensione di picco e buffer di energia integrati nel sistema di alimentazione ad alta affidabilità
Foshan Piner Electronics Co., Ltd. è un'impresa high-tech specializzata nella ricerca e sviluppo, progettazione, produzione, vendita e assistenza post-vendita di nuovi condensatori a film energetico. I prodotti principali dell'azienda includono condensatori DC Link, condensatori di protezione assorbimento IGBT, condensatori di risonanza e accoppiamento ad alta tensione serie MKPH e condensatori di filtraggio CA ingresso-uscita.
Ampiamente utilizzato negli UPS per apparecchiature di riscaldamento a induzione, alimentatori a commutazione ad alta frequenza, alimentatori per saldatrici, alimentatori per galvanica, inverter fotovoltaici, convertitori di energia eolica, inverter ad alta potenza, veicoli elettrici e altri campi e hanno un importante valore applicativo in nuove industrie energetiche come la generazione di energia eolica, la generazione di energia solare, convertitori e apparecchiature di conversione di frequenza.
I metodi di spedizione includono DHL, UPS, TNT, FedEx e altri servizi di corriere e puoi anche scegliere il trasporto aereo o marittimo in base alle tue esigenze
Xiaoxiong, Deerma, Meishile, Dongling Weili, Yasile, Lianrui, Jeweisi, Yingke, Yuelong, Tuohao
D: Sei un produttore o una società commerciale?
R: Siamo un produttore professionale con ricerca e sviluppo interni, linee di produzione e sistemi di controllo qualità. Sono disponibili servizi OEM/ODM.
D: Quali termini di pagamento accetti?
R: Accettiamo T/T, L/C e termini flessibili basati su un accordo reciproco.
D: Offrite supporto tecnico e personalizzazione?
R: Sì, forniamo la selezione dei condensatori, la personalizzazione dei parametri e una guida all'applicazione in base ai requisiti del circuito.
D: Come si garantisce la stabilità del prodotto in ambienti ad alta temperatura/umidità?
R: Usiamo pellicola di polipropilene metallizzato, resina epossidica ignifuga e involucro di alluminio, garantendo un funzionamento stabile da -40 ℃ a 105 ℃.
D: Fornite campioni? Come viene gestita la spedizione?
R: Sono disponibili campioni gratuiti per clienti qualificati, con spese di spedizione a carico del cliente. Le spese di spedizione dei campioni possono essere detratte dagli ordini futuri.
